Microchip Technology MCU 8 bits ATtiny3224, ATtiny3226, ATtiny3227
Les microcontrôleurs (MCU) 8 bits ATtiny3224, ATtiny3226 et ATtiny3227 de Microchip Technology disposent du CPU AVR® avec multiplicateur matériel, fonctionnant jusqu'à 20 MHz avec 32 ko de mémoire Flash, 3 ko de SRAM et 256 octets d'EEPROM. Ces composants intègrent des périphériques à cœur indépendant avec des caractéristiques de faible puissance, incluant un système d'événements, un analogique intelligent et des périphériques avancés.
Les MCU ATtiny3224, ATtiny3226 et ATtiny3227 comprennent un convertisseur analogique-numérique (CAN) 12 bits offrant de véritables capacités de mesure différentielle avec une accumulation matérielle optionnelle pouvant atteindre 1 024 échantillons, ce qui donne effectivement une résolution pouvant atteindre 17 bits. Avec des taux d'échantillonnage jusqu'à 375 kS/s, les données analogiques sont disponibles très rapidement. L'amplificateur de gain programmable (PGA) pour le CAN peut amplifier des entrées analogiques asymétriques et différentielles pour permettre de mesurer efficacement des signaux d'amplitude encore faibles.
Les microcontrôleurs ATtiny3224, ATtiny3226, ATtiny3227 de Microchip Technology font partie de la famille tinyAVR® 2. Ces dispositifs sont recommandés pour les applications de sécurité critiques, ciblant les produits industriels et automobiles (CEI 61508 et ISO 26262).
Les MCU ATtiny3224 sont disponibles en boîtiers TSSOP et SOIC à 14 broches. Les microcontrôleurs ATtiny3226 sont disponibles en boîtiers VQFN, SSOP et SOIC à 20 broches. L'ATtiny3227 est disponible en boîtier VQFN à 24 broches.
Caractéristiques
- CPU RISC AVR à hautes performances avec multiplicateur matériel
- Fonctionnement jusqu'à 20 MHz
- Accès E/S à cycle unique
- Contrôleur d'interruption à deux niveaux
- Modes de veille : inactif, veille, mise hors tension
- Système d'évènements à 6 canaux
- Logique personnalisée configurable (CCL)
- Interface de programmation et de débogage à broche unique (UPDI)
- Caractéristiques analogiques
- CAN différentiel 12 bits avec amplificateur à gain programmable (PGA)
- Comparateur analogique avec référence CNA interne
- Minuteurs et compteurs
- 1 minuteur/compteur 16 bits de type A (TCA)
- 2 minuteurs/compteurs 16 bits de type B (TCB)
- 1 compteur en temps réel (RTC) 16 bits avec contrôleur d'interruption périodique (PIT)
- Fonctions de sécurité intégrées
- Réinitialisation à l'allumage (POR)
- Détection de baisse de tension (BOD)
- Moniteur de niveau de tension (VLM)
- Balayage (CRC) de vérification de redondance cyclique
- Horloge watchdog fenêtrée (WWDT)
- Communication
- Interfaces de communication série : 2 USART, SPI, I2C
- Plages de température
- Industrielle : -40 °C à +85 °C
- Industrielle étendue : -40 °C à +125 °C
- Boîtiers et E/S
- Jusqu'à 22 broches d'E/S programmables
- ATtiny3224: TSSOP-14, SOIC-14
- ATtiny3226: VQFN-20, SSOP-20, SOIC-20
- ATtiny3227: VQFN-24
Applications
- Applications embarquées à hautes performances
- Applications robustes et de sécurité
- Applications industrielles, automobiles et grand public
Vidéos
Produits associés
Microchip Technology Microcontrôleurs 8 bits ATtiny1624, ATtiny1626, ATtiny1627
Font partie de la famille tinyAVR® 2 mettant en œuvre le processeur AVR ®.
Microchip Technology ATtiny AVR 8-bit Microcontrollers
High-performance 8-bit RISC-based MCUs offer power efficiency & ease of use in a small package.

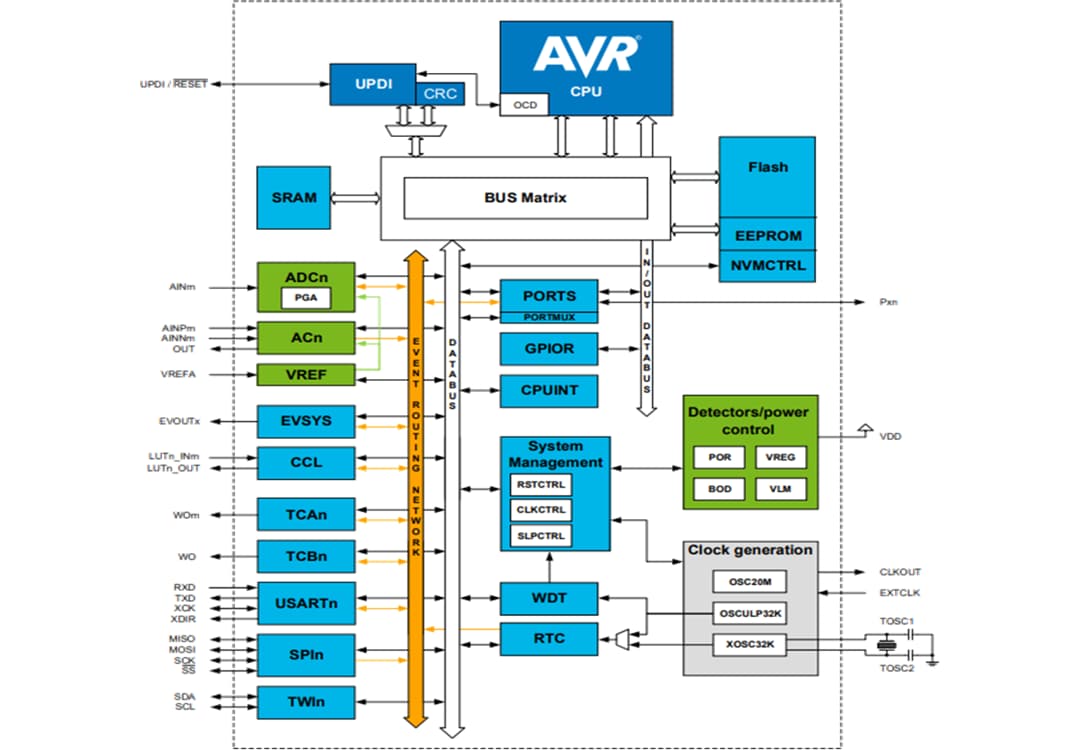

Schéma de principe
