MACOM Amplificateur de puissance MMIC GaN 40 W CMPA5259025S
L'amplificateur de puissance MMIC GaN de 5,0 GHz à 6,0 GHz 40 W CMPA5259025S de Wolfspeed offre des propriétés supérieures au silicium ou à l'arséniure de gallium. La technologie GaN permet une densité de puissance plus élevée et des bandes passantes plus larges que des composants au silicium ou à l'arséniure de gallium. Le MMIC CMPA5259025S utilise une conception d'amplificateur adaptée de façon réactive à deux étages qui permet d'atteindre de larges bandes passantes dans un encombrement réduit tout en maintenant un gain et un rendement élevés.
L'amplificateur de puissance MMIC GaN 40 W CMPA5259025S de Wolfspeed fonctionne à 28 V, avec une puissance de sortie pulsée de 40 W conçue principalement pour une utilisation comme étage de sortie pour les architectures de type radar AESA hautement intégrées. De plus, le gain élevé rend le CMPA5259025S idéal comme étage d'entraînement pour une ligne multi-dispositifs utilisant les IMFET haute puissance Wolfspeed comme étage final.
Caractéristiques
- Rendement de puissance ajoutée >53 % en standard
- Faible gain de signal de 29 dB
- PSAT standard 40 W
- Fonctionnement jusqu’à 28 V
- Tension de claquage élevée
- Fonctionnement à haute température
Applications
- Radar pulsé et dans la bande CW S
- Civil
- Militaire

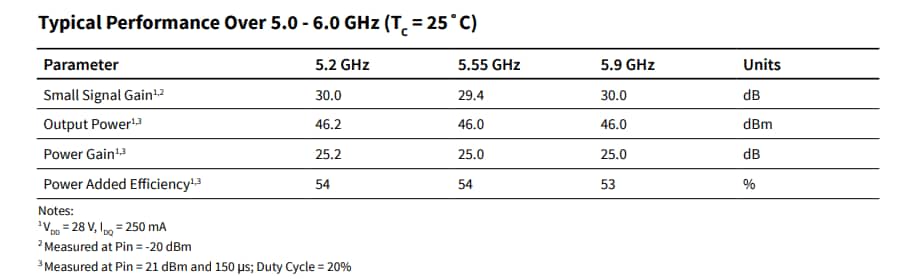

Tableau des caractéristiques techniques

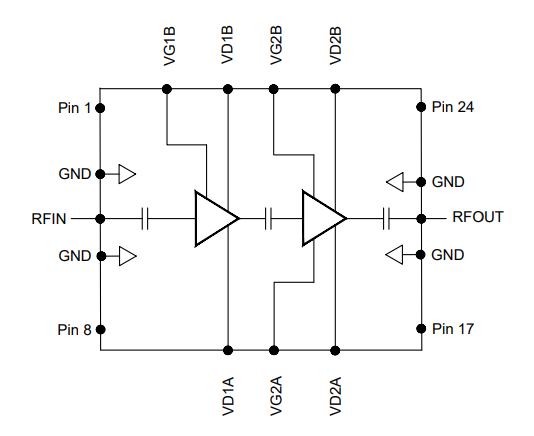

Schéma d'application
Outils de développement
MACOM Carte d'évaluation CMPA5259025SAMP1
Configurée pour évaluer le fonctionnement de l’amplificateur de puissance MMIC GaN CMPA5259025S 40 W.
Publié le: 2021-09-13
| Mis à jour le: 2024-01-17
