Littelfuse Diodes TVS automobiles SZSMF6L
Les diodes de suppression de surtension (TVS) automobiles SZSMF6L de Littelfuse s'avèrent idéales pour protéger les interfaces d'E/S, les bus VCC et d'autres circuits vulnérables dans les applications électroniques automobiles. Ces diodes TVS unidirectionnelles/bidirectionnelles à montage en surface de 600 W logent dans un petit boîtier SOD-123FL pour économiser de l'espace sur la carte. La série SZSMF6L offre un temps de réponse rapide de 1 ns, une faible impédance Zener, une forte surtension et d'excellentes capacités de bridage. Les fonctionnalités supplémentaires incluent la qualification AEC-Q101, une conception sans plomb, la compatibilité avec la directive RoHS et une capacité PHPP. Les diodes TVS SZSMF6L Automobile de Littelfuse sont conçues pour protéger les systèmes et les composants sensibles contre les transitoires de haute tension et haute énergie.
Caractéristiques
- Suppresseurs de surtension transitoire Zener
- Contribuent à protéger les interfaces d'E/S, le bus V CC et d'autres circuits vulnérables dans les applications électroniques automobiles.
- Excellentes capacités de bridage de tensions
- Conception de puce planaire avec des performances à faible courant de fuite
- Contrôle des modifications de qualité automobile et procédure PCN
- Temps de réponse rapide
- Économise de l'espace carte avec un petit boîtier SOD-123FL
Caractéristiques techniques
- Puissance de crête de 600 W à 1 ms
- Plage de tensions inverses de crête de fonctionnement
- 5 V à 75 V pour unidirectionnelle
- 10 V à 75 V pour bidirectionnelle
- Plage de tensions de claquage Zener standard
- 6,4 V à 92,1 V pour unidirectionnelle
- 11,1 V à 92,1 V pour bidirectionnelle
- Temps de réponse standard <1>
- Protection DES des lignes de données conformément à la norme CEI 61000-4-2 30 kV (air), 30 kV (contact)
- Classe de protection DES 3 (>16 kV) selon le modèle de corps humain
- Qualifié AEC-Q101 et compatible PHPP
- Sans plomb et compatible avec la directive RoHS
- Plage de température de fonctionnement de -55 °C à +175 °C
Vidéos

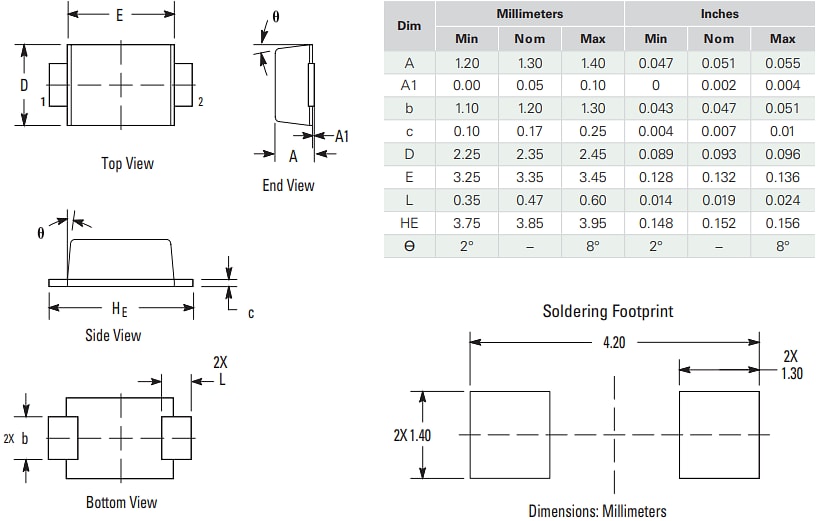

Dimensions
Publié le: 2025-08-20
| Mis à jour le: 2025-12-10
