Littelfuse SCR à haute température de jonction 12 A SV8012x
Les SCR à haute température de jonction 12 A SV8012x de Littelfuse offrent un faible courant de grille et des performances dv/dt élevées. Ces SCR disposent d'une capacité de surtension jusqu'à 120 A à demi-cycle 60 Hz et d'une température de jonction maximale de 150 °C. Les SCR SV8012x sont conformes à la directive RoHS, sans halogène et sont reconnus à UL1557 comme des composants à semiconducteurs électriques. Ces SCR inclut des boîtiers isolés construits en interne pour une facilité de dissipation thermique avec une tension d'isolation élevée. Le SV8012x est utilisé dans les redresseurs de générateur CA (ACG), les régulateurs de tension de batterie, les convertisseurs génériques et les contrôleurs de courant d'appel dans les applications CA-CC. Ces SCR sont également utilisés dans les outils électriques et les appareils électroménagers.
Caractéristiques
- Faible courant de grille
- Haute performance dv/dt
- Capacité de surtension jusqu'à 120 A à un demi-cycle de 60 Hz
- Température de jonction maximale de 150 °C
- Courant à l'état passant de 12 ARMS à Tc = 130 °C
- Dissipation d'énergie de grille moyenne de 0,5 W à Tj = 150 °C
- UL1557 en tant que dispositifs à semiconducteurs électriques
- Conforme à la directive RoHS et sans halogène
- Conforme à la norme JEDEC-J-STD-020D MSL 1
- Conforme à la norme d'aptitude au soudage ANSI/J-STD-002, catégorie 3 et test A
Applications
- Redresseurs de générateur CA (ACG)
- Régulateurs de tension de batterie
- Convertisseurs génériques
- Outils électriques
- Contrôleurs de courant d'appel dans les dispositifs CA à CC
- Appareils électroménagers
Graphiques de performance

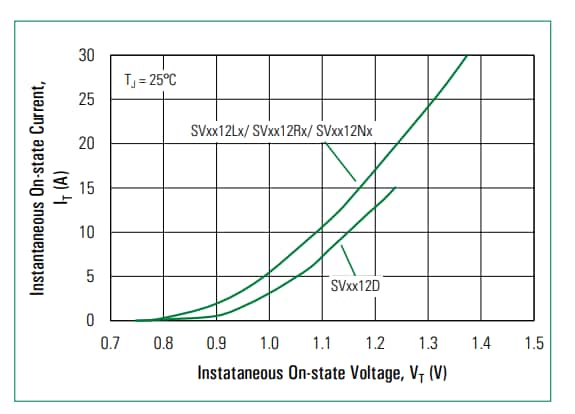

Courant à l'état passant par rapport à la tension à l'état passant (standard)
