Littelfuse Barrettes de diodes TVS SPA® SC7520/AQ7520

Les barrettes de diodes TVS SPA® SC7520 et AQ7520 (classe automobile) de Littelfuse comprennent des diodes de protection ESD de haut niveau et à ultra-faible capacité à huit canaux pour protéger les débits de données à haut débit tels que USB 3.1, DisplayPort et e-SATA. Une capacité standard de 0,32 pF permet d'assurer l'intégrité du signal. Ces dispositifs robustes peuvent absorber en toute sécurité des chocs ESD répétitifs au niveau maximal spécifié dans la norme internationale CEI 61000-4-2 (niveau 4, décharge par contact ±8 kV) sans dégradation des performances et dissiper en toute sécurité 6 A de courant de surtension 8/20 μs (CEI 61000-4-5 2e édition).

Caractéristiques

  • Boîtier µDFN-9, 3,8 mm x 1,0 mm
  • ESD
    • CEI 61000-4-2, ±12 kV contact, ±15 kV air
    • ISO 10605, 330 pF, 330 Ω, ±12 kV contact/air (AQ7520 uniquement)
  • EFT, CEI 61000-4-4, 40 A (5/50 ns)
  • Tolérance de surtension maximale de 6 A, CEI 61000-4-5 2e édition
  • Faible capacité de 0,32 pF à 1,5 V (standard)
  • Faible courant de fuite de 0,02 µA à 3,3 V (standard)
  • Faible tension de fonctionnement et de calage
  • Niveau 1 de sensibilité à l'humidité (MSL)
  • Sans plomb, sans halogène et conforme à la directive RoHS
  • Qualifié AEC-Q101 et compatible PPAP (AQ7520 uniquement)

Applications

  • V-by-One
  • Ports d'affichage intégrés
  • Ports USB 2.0, 3.0 et 3.1
  • Écrans plats
  • TV LCD/LED
  • Smartphones
  • Informatique mobile
  • Automobile (AQ7520 uniquement)

Caractéristiques techniques

  • Courant de crête maximal de 6,0 A
  • Tension d'arrêt inverse maximale de 3,3 V
  • Tension de claquage standard de 8,5 V, 6,5 V minimum
  • Courant de fuite inverse standard de 0,02 µA, 0,1 µA maximum
  • Tension de maintien standard de 1,7 V
  • Plage de tension de limitation standard de 2,7 V à 4,0 V
  • Résistance dynamique standard : 0,24 Ω
  • Capacité de diode standard de 0,32 pF, maximum de 0,4 pF
  • Plages de température
    • Fonctionnement de -40 °C à +125 °C
    • Stockage de -55 °C à +150 °C
  • Matériaux
    • Fils en alliage de cuivre étamé mat
    • Substrat en silicium
    • Corps composé moulé UL 94V-0

Fiches techniques

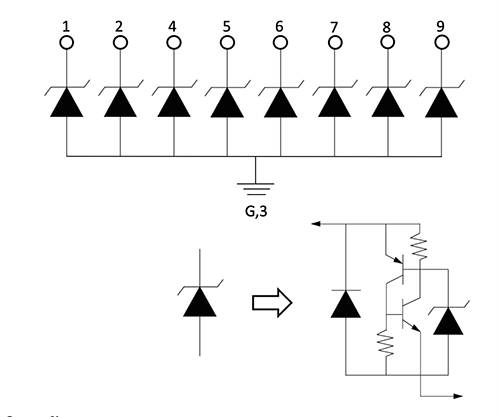

Schéma fonctionnel

Schéma de principe - Littelfuse Barrettes de diodes TVS SPA® SC7520/AQ7520
