Littelfuse Détecteurs de courant CH1S010B

Littelfuse CH1S010B Current Sensors utilize open-loop Hall-Effect technology to provide dual-channel, ratio-metric output signals proportional to the magnetic flux density generated by internal C-core concentrators. These sensors offer high-sensing accuracy, low thermal offset drift, low thermal sensitivity drift, dual-channel measurement, and non-intrusive solution. The CH1S010B current sensors are used in battery management systems, hybrid vehicles, Electric Vehicles (EVs), and Utility vehicles.

Caractéristiques

  • Haute précision de détection
  • Faible dérive du décalage thermique
  • Faible dérive de la sensibilité thermique
  • Solution non intrusive
  • Mesure double canal
  • Capteur de courant à effet Hall et boucle ouverte
  • Alimentation CC unipolaire 5 V
  • Sortie rapport-métrique analogique
  • Plage de température de fonctionnement de -40 °C à 125 °C
  • Mesure monocanal ou double canal :
    • Canal 1 : jusqu’à ±100 A
    • Canal 2 : jusqu’à ±1 100 A

Applications

  • Systèmes de gestion de batterie
  • Véhicules hybrides
  • Véhicules électriques
  • Véhicules utilitaires

Schéma d'application standard

Schéma du circuit d'application - Littelfuse Détecteurs de courant CH1S010B

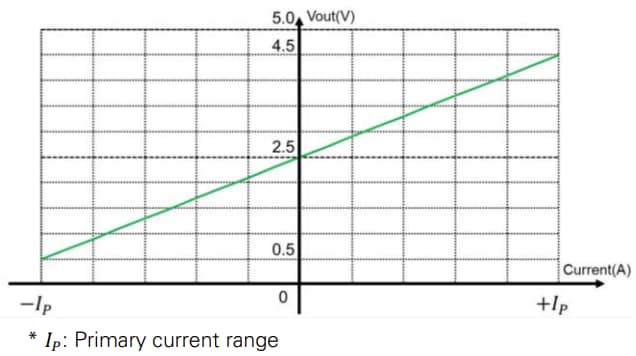

Graphique des performances

Graphique des performances - Littelfuse Détecteurs de courant CH1S010B
