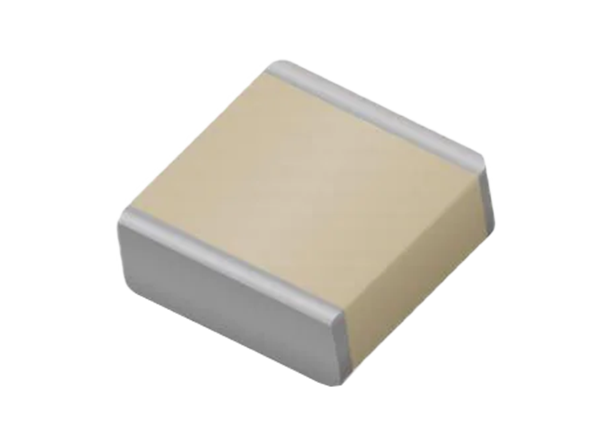

KYOCERA AVX Condensateurs multicouches en porcelaine haute puissance RF NPO 700E
Les condensateurs multicouches en porcelaine haute puissance RF NPO 700E de Kyocera AVX sont des condensateurs multicouches à facteur Q élevé qui offrent des performances ultra-stables dans les applications à courant RF élevé et haute tension avec des performances NPO. La construction en porcelaine à haute densité fournit un boîtier robuste et hermétique. Les condensateurs multicouches en porcelaine haute puissance RF NPO 700E offrent des options de capacité de 1 pF à 2 200 pF avec une plage de températures de fonctionnement de -55 °C à +125 °C. Une option encapsulée est également disponible pour les applications nécessitant une protection étendue contre les arcs électriques et l'effet de couronne.
Caractéristiques
- Dimension de boîtier E, 0,380 po x 0,380 po
- WVDC étendu jusqu’à 7 200 VCC
- Faible ESR / ESL
- Facteur Q élevé
- Puissance RF élevée
- Performance ultra-stable
- Courant/tension RF élevés
- Option encapsulée disponible, styles plombés uniquement
- Conforme à la directive RoHS
Applications
- Circuit
- Amplificateurs de puissance HF/RF
- Émetteurs
- Réglage de l'antenne
- Chambres à plasma
- Médical (bobines IRM)
- Dérivation
- Accouplement
- Réglage
- Adaptation d'impédance
- Blocage CC
Caractéristiques techniques
- Plage de capacité de 1 pF à 2 200 pF
- Plage de tension de 500 VCC à 7,2 kVCC
- Plage de température de fonctionnement de -55 °C à +125 °C
- Coefficient de température ±30 PPM/°C
- Orientation d'électrode horizontale ou verticale
