IXYS Relais OptoMOS® à courant limité CPC1563
Les relais OptoMOS® à courant limité CPC1563 d'IXYS sont des relais à semi-conducteurs unipolaires, à ouverture normale (1 forme A), couplés optiquement, composés d'une LED d'entrée, de deux commutateurs MOSFET de sortie et d'une matrice photovoltaïque avec circuit de gestion opérationnel. Cela intègre un contrôle de commutateur, une limitation de courant actif avec une régulation d'alimentation excédentaire et un circuit de supervision thermique. Les relais CPC1563 sont spécialement conçus pour les produits et applications de télécommunications nécessitant la commutation de charges CC de niveau modéré ou de charges CA ayant un décalage CC modéré. Les relais OptoMOS® à courant limité CPC1563 d'IXYS fournissent également une excellente immunité de croisement de puissance pour une meilleure survie dans les environnements difficiles.
Caractéristiques
- Limitation de courant actif intégrée avec arrêt déclenché par tension
- Arrêt thermique
- Courant de contrôle d'entrée de 2 mA, mise sous tension garantie
- Tension de blocage de 600 VP
- Isolation d'entrée/sortie de 3750 Vrms
- Petit boîtier pour montage en surface
- Faibles besoins en alimentation de circuit
- Sans arc avec aucun circuit de limiteur
- Sans génération EMI/RFI
- Indice d'inflammabilité UL 94 V-0
Applications
- Simplifie la protection secondaire des télécommunications
- Commutateur à crochet de téléphonie
- Passerelles VoIP
- PBX IP
- Boîtiers décodeurs satellite et pour câble
- Modems V.92 (et autres normes)
- Instrumentation
- Aérospatiale
- Contrôles industriels
- Équipements médicaux
- Isolation du patient/équipement
- Modems intégrés
- Bornes POS
- Banque automatisée
- Compteur à distance
- Distributeurs automatiques
- Sécurité
- Surveillance
Caractéristiques techniques
- Plages de température
- Fonctionnement : de -40 °C à +85 °C
- Stockage : de -40 °C à +125 °C
- Tension de blocage de 600 VP
- Tension d'entrée inverse de 5 V
- Dissipation de puissance
- Entrée de 150 mW
- 800 mW au total
- Courant de contrôle d'entrée de 2 mA à 10 mA
- Résistance à l'état passant de 35 Ω

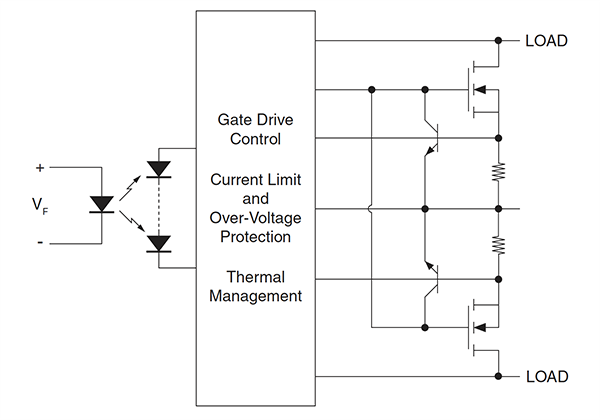

Schéma fonctionnel
