Infineon Technologies Capteur de pression barométrique intelligent XENSIV™ KP497
Infineon Technologies XENSIV™ KP497 capteur de pression barométrique intelligent mesure la pression de l'air et des gaz dans diverses industries et applications. Ce capteur combine les fonctions de détection et de conversion en un signal électrique dans un seul dispositif intégré en silicium. Le capteur de pression KP497 prend en charge une plage de pression BMS standard de 20 kPa à 250 kPa. Ce capteur est doté d’un capteur d’accélération à axe z et d’un capteur de température. Le capteur de pression KP497 présente un état autonome à faible puissance, multiphase dans lequel le capteur effectue régulièrement des mesures de pression et/ou d’accélération et évalue les seuils définis par l’utilisateur.
Le capteur de pression KP497 fonctionne comme un capteur numérique via l’interface I²C ou SPI à 3 fils. Ce capteur offre 3 kB de mémoire flash pour le stockage et une détection de pression de haute précision. Le capteur de pression KP497 est conforme à la norme AEC-Q100, catégorie 1, et est conforme à la directive RoHS. Les applications typiques comprennent les systèmes de gestion de batterie automobile (BMS), le contrôle industriel, les stations météorologiques et les altimètres.
Caractéristiques
- Capteur de pression avec :
- plage de mesure de 20 kPa à 250 kPa
- Précision de ±2 kPa pour la mesure de la pression absolue
- Précision de ±1 kPa pour la mesure des différences de pression
- Accéléromètre intégré de l'axe z avec :
- Plage de mesure de -100 g à 100 g
- Précision de ±2 g
- État autonome hautement flexible permettant de réveiller l’hôte en cas de violation du seuil avec :
- <10ms to="">Large gamme de délais de mesure de 10 minutes
- Détection des seuils pour valeur absolue, changement global et taux de changement pour la pression et l’accélération
- Surveillance en plusieurs étapes de la pression ou de l’accélération ou des deux
- Reconfiguration sur le terrain
- Détection des chocs de l’axe Z
- Courant d'alimentation en état autonome :
- 44 μA à intervalles de 50 ms
- 5,1 μA à intervalles de 300 ms
- 3 kB de mémoire non volatile pour le stockage des données client
- Interface esclave SPI à 3 broches et I2C
- Détection de pression de haute précision
- Solution de haute qualité
- Capteur intégré de pression et d’accélération à 1 axe
- Détection des chocs pour l’estimation des dommages à la batterie et des vibrations de conduite
- Conforme à la norme ISO 26262 (ASIL A)
Applications
- Système de gestion de batterie automobile (BMS) :
- Détection de la dérive thermique
- Surveillance des chocs de la batterie dans le cadre de l’évaluation économique de l’état de santé de la batterie
- Prend en charge les exigences de sécurité élevées dans les systèmes de gestion de batterie
- Stockage des données du passeport de la batterie sans mémoire externe supplémentaire
- Logistique simplifiée grâce au stockage des configurations pour plusieurs plateformes à la fois
- Contrôle industriel
- Stations météo
- Altimètres

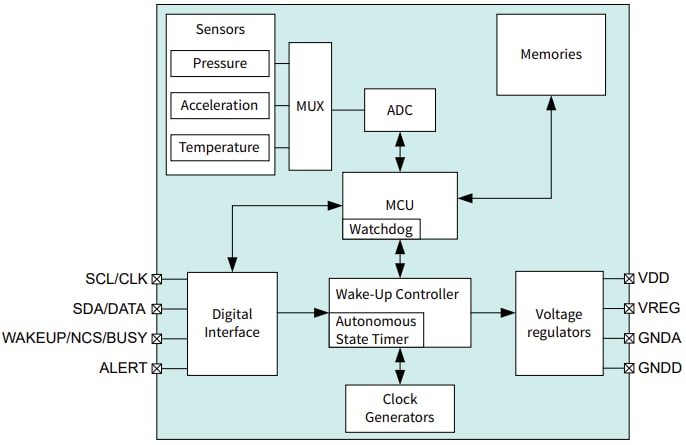

Schéma fonctionnel

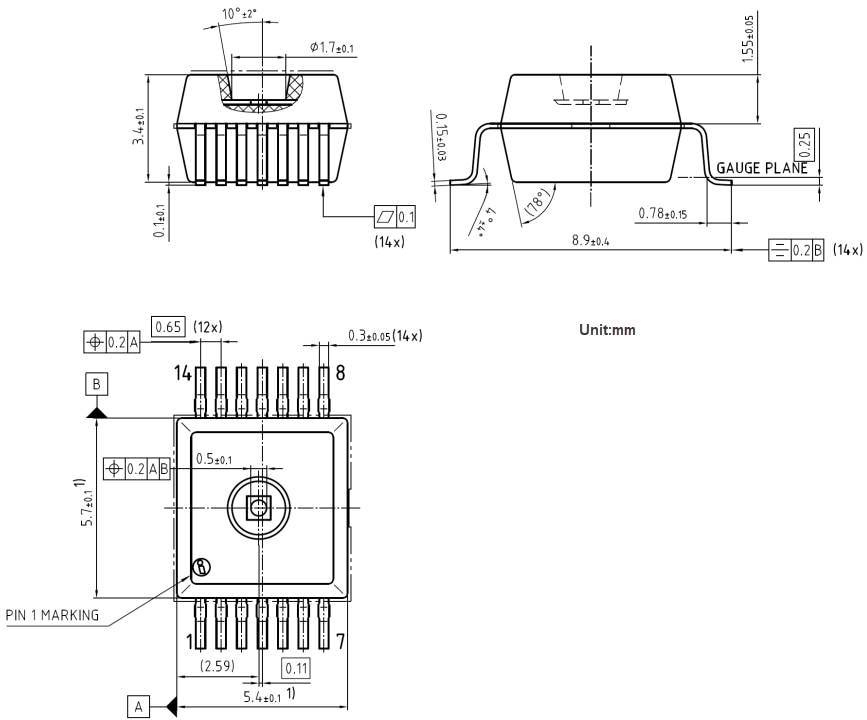

Schéma des dimensions
