Infineon Technologies CI de chargement sans fil

Les CI de charge sans fil Infineon Technologies sont hautement intégrés et idéaux pour les applications de charge 50 W. Les CI de charge sans fil mettent en œuvre le mode de protocole exclusif à haute puissance de Infineon pour produire l’alimentation du 50 W. Les CI de charge sans fil répondent aux exigences critiques du système des applications à haute puissance, telles que les applications thermiques, EMI, la détection d’objets étrangers (FOD), le haut rendement et le contrôle d’onduleur. Cette solution économique prend en charge la compatibilité avec diverses configurations d’entrée pour un large éventail d’applications à haute puissance.

Les CI de charge sans fil Infineon sont hautement programmables, incorporant un processeur Arm® Cortex® -M0 32 bits sur puce, 128 Ko de mémoire flash, 16 Ko de RAM et 32 Ko de ROM. De plus, le composant contient également divers périphériques analogiques et numériques tels qu’un CAN, un PWMs et des minuteurs. L’inclusion d’un MCU entièrement programmable avec des périphériques analogiques et numériques permet des solutions de charge sans fil évolutives.

Caractéristiques

  • Transfert de puissance sans fil 50 W utilisant un protocole propriétaire
  • Émetteur de profil de puissance étendu (EPP) conforme Qi v1.3.x et de profil de puissance de base (BPP) (MP-A2 et similaire)
  • Commandes de grilles intégrées pour convertisseur
  • Contrôle de convertisseur à l'aide de la fréquence, du rapport cyclique et de la tension variable
  • Contrôleur buck intégré pour un ventilateur qui permet de refroidir la surface de l’interface pendant l’alimentation à haute puissance
  • FOD intégrée
  • Ports de communication I2C et UART
  • Prend en charge diverses configurations d’d'entrée, par ex. USB PD/PPS, entrée CC fixe de 20 V sans nécessiter de convertisseur  CC-CC supplémentaire
  • Contrôleur USB-PD intégré
    • Prend en charge la version USB-PD 3?1
    • Mode d'alimentation programmable (PPS)
    • Prise en charge des anciens protocoles de chargement USB PD tels que QC 2.0/3.0 et AFC
  • Prend en charge une large plage de tension d’entrée de 4,5 V à 24 V avec un contrôleur buck-boost intégré

Applications

  • Tampons de charge sans fil avec protocole propriétaire d’alimentation (50 W)
  • Applications industrielles de chargement sans fil
  • Aspirateurs, robotique et drones
  • Mobilier et électroménager
  • Stations d'accueil
  • Chargeurs de smartphones avec Qi EPP (jusqu’à 15 W)

Caractéristiques techniques

  • Protections configurables
    • FOD adaptative
    • Protection contre les surintensités (OCP) et les surtensions (OVP)
    • Prend en charge la protection contre la surchauffe via un circuit CAN intégré et un capteur de température interne
  • Plage de température industrielle étendue de −40 °C à +105 °C
  • Boîtier EPAD 5,7 mm × 5,7 mm LD68B 8,0 mm × 8,0 mm × 0,65 mm, QFN 68-fils

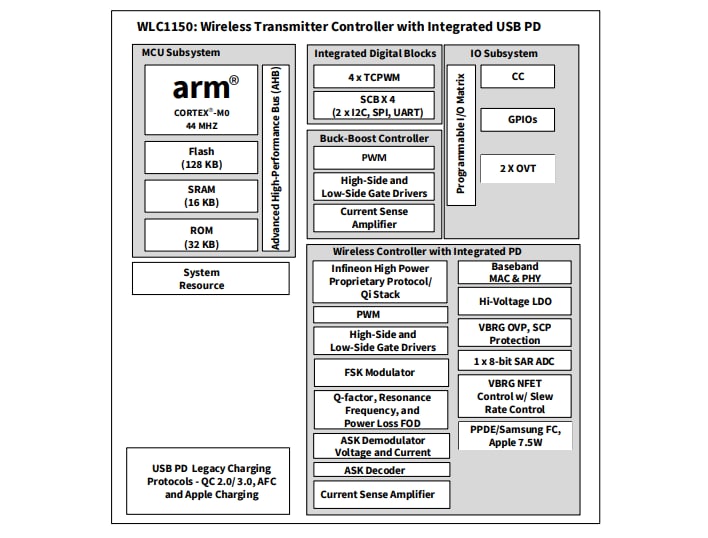

Schéma fonctionnel WLC1150

Schéma de principe - Infineon Technologies CI de chargement sans fil

Application standard

Schéma du circuit d'application - Infineon Technologies CI de chargement sans fil
