Infineon Technologies Régulateurs de tension linéaires OPTIREG™ TLE4263-2Gx
Les régulateurs de tension linéaires OPTIREG™ TLE4263-2Gx d’Infineon Technologies sont des régulateurs monolithiques intégrés à très faible tension de relâchement dans un boîtier CMS PG-DSO-8 ou PG-DSO-14, spécialement conçus pour les applications automobiles. Une tension d’entrée pouvant atteindre 45 V est régulée pour obtenir une tension de sortie de 5,0 V. Les régulateurs de tension linéaire OPTIREG™ TLE4263-2Gx d’Infineon pilotent des charges jusqu’à 180 mA. Ces circuits intégrés sont protégés contre les courts-circuits grâce à la limitation de courant mise en œuvre et disposent d’un arrêt intégré en surchauffe. Ces régulateurs présentent une réinitialisation de mise sous tension et de sous-tension avec un seuil de réinitialisation réglable, un circuit de chien de garde pour surveiller un microcontrôleur connecté et une entrée d’inhibiteur pour activer ou désactiver le composant.
La sortie de réinitialisation est réglée sur « bas » si la tension de sortie est inférieure au seuil de commutation de réinitialisation. Ce seuil peut être abaissé à 3,5 V par un diviseur de résistance externe. Le delai de temps de réinitialisation de la mise sous tension peut être programmé par le condensateur de retard externe. Un circuit de chien de garde assure une fonction de surveillance pour les microcontrôleurs ; lorsque la sortie de réinitialisation est réglée sur « bas » au niveau des impulsions ratées sur l’entrée du chien de garde. Le temps de déclenchement des impulsions du chien de garde peut être réglé par le condensateur externe. Le CI peut être désactivé par l’entrée de l’inhibiteur, réduisant généralement la consommation de courant à 0 mA.
Caractéristiques
- Tolérance de tension de sortie ≤±2 %
- Capacité de courant de sortie de 180 mA
- Faible chute de tension
- Consommation de courant de veille très faible
- Protection contre la surchauffe
- Protection contre la polarité inverse
- Résistance aux courts-circuits
- Seuil de réinitialisation réglable
- Chien de garde pour la surveillance du microprocesseur
- Mise sous tension et réinitialisation en cas de sous-tension avec temps de retard programmable
- Réinitialisation basse jusqu’à VQ = 1 V
- Options de boîtier PG-DSO-8 ou PG-DSO-14
- Large plage de température de -40 °C à +150 °C
- Homologué AEC-Q100, adapté à une utilisation dans l’électronique automobile
- Produit sans plomb, sans halogène, conforme à la directive RoHS, produit écologique
Applications
- Applications automobiles générales
- Alimentation pour microcontrôleur
Caractéristiques techniques
- Plage de tension d’entrée fonctionnelle de 5,5 V à 45 V
- Plage de tensions de sortie de 4,90 V à 5,10 V
- Plage de limitation du courant de sortie de 180 mA à 400 mA
- Tension de relâchement maximale de 0,50 V, de 0,35 V standard
- Réglage de charge/ligne maximum de 25 mV
- Réjection d’oscillation de l’alimentation électrique standard de 54 dB
- Sensibilité aux DES
- Modèle de corps humain (HBM) de 2 kV
- Modèle d’appareil chargé de 1 kV (CDM)
- Résistance thermique standard
- Jonction au boîtier de 26 K/W
- Jonction à la température ambiante de 53 K/W
- Jonction à la température ambiante de 109 K/W, empreinte uniquement
- Jonction à la température ambiante de 77 K/W, zone du dissipateur thermique de 300 mm2
- Jonction à la température ambiante de 77 K/W, zone du dissipateur thermique de 600 mm2
Fiche technique
- Régulateur de tension linéaire OPTIREG TLE4263-2GM de 5 V à faible chute de tension avec chien de garde et réinitialisation
- Régulateur de tension linéaire OPTIREG TLE4263-2GS à faible chute de tension de 5 V avec chien de garde et réinitialisation
Schéma fonctionnel

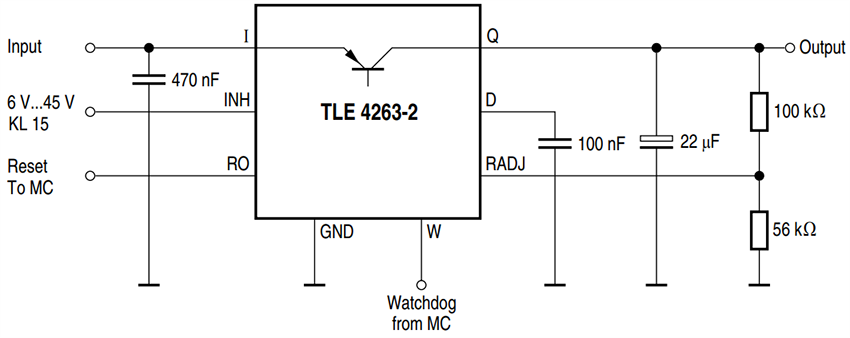

Circuit d'application
Ressources
- Descriptif du produit TLE4263-2GM
- Descriptif du produit TLE4263-2GS
