Infineon Technologies Microcontrôleurs AURIX™ de 32 bits TC4Dx
Les microcontrôleurs AURIX™ 32 bits TC4Dx d'Infineon Technologies sont basés sur la technologie 28 nm et font partie de la famille AURIX TC4x. Grâce à la technologie 28 nm, le TC4Dx offre une connectivité haute vitesse D7 excellente pour les contrôleurs de zone, les plateformes d'intégration et les applications de sécurité. Les microcontrôleurs (MCU) AURIX de 32 bits TC4Dx d'Infineaon fournissent 6/6 cœurs de verrouillage à 500 MHz, une mémoire non volatile dans la technologie eFlash, 10 Mo de SRAM et des fonctionnalités de connectivité robustes y compris deux interfaces Ethernet de 5 Gbit/s et quatre de 10/100 Mbit/s. Pour répondre à la demande de communication et d'interfaces à haut débit, le TC4Dx dispose d'une configuration de connectivité riche jusqu'à 2x 5 Gbit Ethernet, y compris un pont, 4x 10/100 Mbit Ethernet, 20 nœuds CAN, 4x CAN-XL et jusqu'à 2x8 Gbit PCle 3.0.
Caractéristiques
- Microcontrôleur haute performance avec six cœurs UCT / CPU et une unité de traitement parallèle (DSPVector)
- Il s'agit d'UCT/CPU TriCore™ super-scalaires de 32 bits (TC1.8 LS) avec prise en charge matérielle de machine virtuelle et arithmétique à virgule flottante double précision ; six cœurs entièrement verrouillés
- SRAM à faible latence à proximité des UCT / CPU et de la SRAM globale
- 20 Mo de mémoire de programme intégrée avec plusieurs banques parallèles et une option d'échange A/B
- Jusqu'à 1152 Ko de données NVM intégrées
- Architecture de cybersécurité haute performance avec 1 Mo de mémoire de programme et 128 Ko de mémoire de données
- Deux contrôleurs DMA, chacun avec 128/64 canaux, et deux moteurs de déplacement
- Sous-système CAN avec huit cœurs SAR CAN, chacun des deux cœurs CAN partageant 16 entrées équipées d'un étage échantillonneur-bloqueur (TMADC), deux cœurs intégrés DSP pour un post-traitement flexible des résultats CAN (CDSP)
- Une unité minuteur eGTM avec canaux d'entrée et de sortie
- Interfaces de communication haute vitesse (LETH, GETH, PCle, CANXL, xSPI, HSSL, SDMMC)
- Interfaces de communication basse vitesse (CAN, FlexRay, QSPI, ASCLIN, I2C)
- Interfaces de capteur (MSC, SENT, PSI5-S)
- Système d'interruption sophistiqué avec un routeur d'interruption et un conducteur de masse
- L'unité de gestion des alarmes de sécurité et de sécurité (SMU) gère les alarmes de sécurité et de cybersécurité
- Traçage et débogueur avancés avec prise en charge du débogage du contrôle d'exécution pour les programmes multicœurs et alignés dans le temps, et traçage des données pour tous les UCT/CPU en parallèle, et une interface de traçage série haute vitesse de 5 Gbit/s
- Prise en charge de deux interfaces DAP (port d’accès au dispositif) et d'une interface JTAG
- Ports d'E/S programmables numériques
- Unité de test de mémoire volatile (VMT) avec fonctions ECC, initialisation de la mémoire et MBIST
- Système de gestion de l'alimentation et régulateurs sur puce
- Unité de génération d’horloge avec BVP système et BVP périphérique
- Régulateurs de tension intégrés
- AEC-Q100 Classe 1 pour les applications automobiles
Applications
- Contrôleur de zone
- Contrôleur de domaine
- Passerelle
- Système d'aide à la conduite (ADAS)/AD et fusion de capteur
- Compagnon de sécurité pour l'informatique centrale
Caractéristiques techniques
- Cœurs de verrouillage 6/6
- Fréquence de base de 500 MHz
- Jusqu'à 20 Mo eFlash
- Jusqu'à 10 Mo de SRAM
- Augmentation de la performance jusqu'à 15 fois
- Jusqu'à huit machines virtuelles par cœur
- 20 + 4 interfaces CAN FD et CAN XL
- 4 modules Ethernet 10/100 Mb
- 2 modules Ethernet 5 Mb/s
- Jusqu'à 60 PINS d'entrée analogique

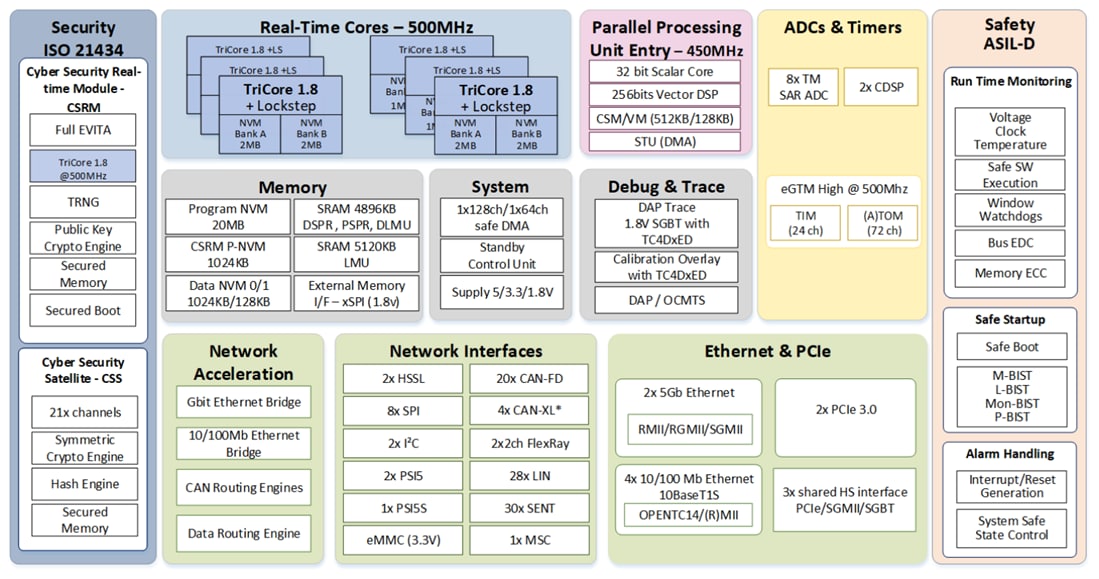

Schéma fonctionnel
Microcontrôleurs associés
Infineon Technologies Microcontrôleurs TriCore™ AURIX™ TC4x 32 bits
Fournit un chemin de migration vers le haut à partir de la famille de microcontrôleurs (MCU) AURIX TC3x d'Infineon
