Infineon Technologies Carte mère SPIDERPLUSMB_EVAL
La carte mère SPIDERPLUSMB_EVAL d'Infineon Technologies est conçue pour tester les familles SPIDER+ et SPIDER+ LED. La plupart des dispositifs de ces familles sont disponibles sur les cartes filles que les utilisateurs peuvent brancher dans la carte mère. Cette caractéristique permet de tester plusieurs types de dispositifs avec la même carte mère en configurant les 14 canaux.
Caractéristiques
- Système de changement de dispositif facile grâce à l'utilisation de cartes filles
- Configuration de canal facile
- Filtres passe-bas intégrés
- Statut visible des canaux au moyen de LED bleues
- Qualifié automobile
- Possibilité de contrôler les dispositifs avec une interface utilisateur graphique dédiée
- Options de cartes filles TLE75008-ESD, TLE75080-ESH, TLE75242-ESH, TLE75602-ESH et TLE75620-EST
- Conforme RoHS
Applications
- Conception en soutien aux dispositifs SPIDER+
- Module de contrôle de carrosserie (BCM) et boîtes de distribution d'énergie
- Contrôle des clapets des systèmes HVAC
- Pilotes de relais
- Éclairage LED et petites ampoules
Caractéristiques techniques
- Tension d'alimentation maximale de 28 V
- Tension d'alimentation maximale de crête de 42 V
- Courant de charge maximal de 500 mA par canal
- Plage de tension d'alimentation logique de 3 V à 5,5 V
- Fréquence de coupure du filtre passe-bas
- Alimentation standard de 230 kHz, sélectionnable par le cavalier
- Alimentation logique standard de 34 kHz
- Capacité du canal d'amortissement standard de 10 nF sélectionnable par le cavalier de brasure

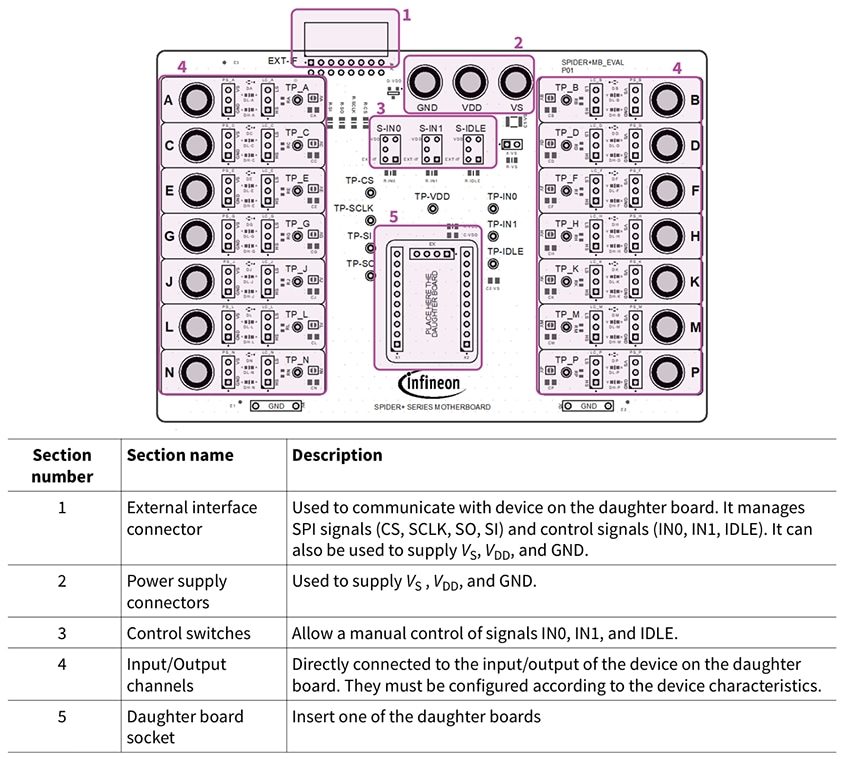

Sections d'agencement
Cartes filles associées
Infineon Technologies Cartes filles TLE75x
Utilisées avec la carte mère SPIDERPLUSMB_EVAL, ces cartes filles TLE75x d’Infineon Technologies constituent une plateforme d’évaluation polyvalente et efficace.
