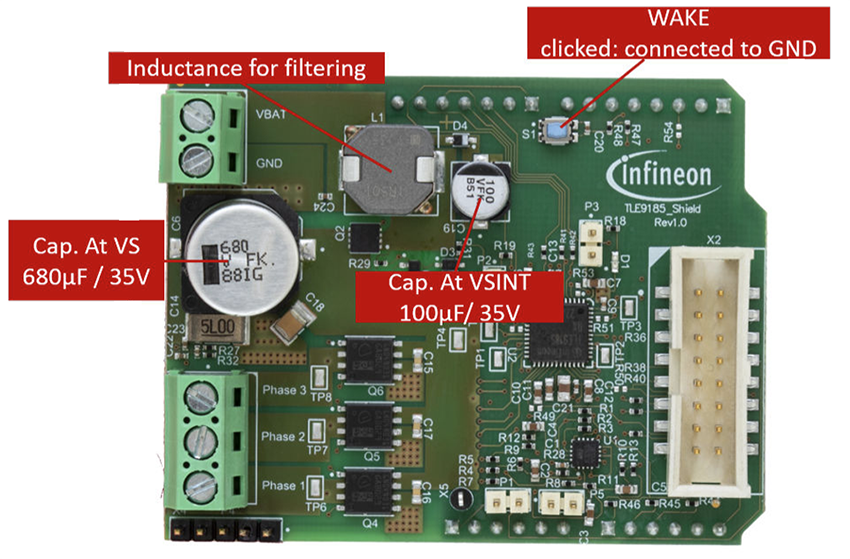

Infineon Technologies Cartes d'évaluation SHIELD_TLE9185

Les cartes d'évaluation SHIELD_TLE9185 d'Infineon Technologies sont des blindages et cartes d'évaluation MOTIX™ pour contrôle de moteur BLDC avec des CI pilotes TLE9185QX pour tension allant de 5,5 V à 28 V. Les CI pilotes TLE9185QX fournissent des fonctions principales telles qu'un régulateur de tension à faible chute de tension de 5 V, trois demi-ponts pour le contrôle de moteur BDLC, un amplificateur de détection de courant et une interface SPI 32 bits. Les dispositifs incluent des fonctionnalités de diagnostic et de supervision et fonctionnent avec des microcontrôleurs de 5,0 V.

Les cartes d'évaluation SHIELD_TLE9185 d'Infineon offrent une solution d'évaluation rapide pour les évaluations en laboratoire des clients. Les cartes offrent une solution unique deux-en-un et peuvent être connectées via un µIO Stick à l'ordinateur pour évaluer les fonctionnalités via l'assistant de configuration (une interface utilisateur graphique), qui se trouve dans le centre de développement d'Infineon. De plus, la carte d'évaluation dispose d'une interface Arduino Shield pour le prototypage rapide.

Caractéristiques

Livrée avec un CI de contrôle de moteur BLDC
- Le SHIELDTLE9185TOBO1 évalue le TLE9185QX
- Le SHIELDTLE9185V33TOBO1 évalue le TLE9185QX V33
Carte 2-en-1 avec interface utilisateur graphique (GUI) et interface Arduino pour évaluation et prototypage rapide
Plage de tension d'exploitation de 5,5 V à 28 V avec entrée logique compatible 5 V
Protection intégrée contre la polarité inverse avec filtre CEM intégré
Trois MOSFET demi-pont intégrés (boîtier MOSFET 2-en-1)

Plage de tensions de sortie de 4,9 V à 5,1 V
Courant de repos très faible en mode veille
Détection de courant côté bas 5 mΩ
LED RVB à haute puissance pilotée par des commutateurs côté haut intégrés
Circuit de détection de force contre-électromotrice intégré et connecteur pour capteur HALL
Codes d'exemple Arduino disponibles
Qualifié automobile
