Infineon Technologies Kit d’évaluation SSCB

Le kit d’évaluation de disjoncteur à semi-conducteurs (SSCB) d'Infineon Technologies permet une évaluation facile des disjoncteurs de type CA et CC à l’aide d’une interface graphique interactive. Ce kit prend en charge un fonctionnement à 110 VCA, 230 VCA ou 350 VCC et un courant nominal de 16 A. Il peut prendre en charge différentes topologies SSCB telles que 1P - N, 3P - N (empilé, en cascade), L+ - L-. Le kit d’évaluation SSCB d'Infineon Technologies comprend des refroidisseurs intégrés non isolés montés sur des boîtiers MOSFET SiC de refroidissement côté haut (TSC) pour prendre en charge le refroidissement passif.

Caractéristiques

  • Configuration du MOSFET de puissance dos-à-dos (B2B) à commutateur flottant pour une capacité de blocage du courant bidirectionnel
  • Refroidissement passif avec concept de refroidissement côté haut (TSC) — dissipateur thermique Cu soudé sur le MOSFET
  • Bus d’interface utilisateur externe dans le domaine de la très basse tension de sécurité (SELV) — CAN haut débit et entrée d’inhibition numérique
  • Bus de communication de panneau arrière isolé (pour configuration multicanal) dans le domaine de la très basse tension fonctionnelle (FELV) — signal E/S numérique bidirectionnel et UART
  • Dispositions de protection et de surveillance :
    • Mesure du courant de canal basée sur une résistance shunt
    • Détection de surintensité (OCD) basée sur une résistance shunt
    • Mesure de tension d’entrée et de sortie de canal Isolé
    • Mesure de la température proche de la broche source (Tntc) par NTC
    • Protection contre les surcharges (OVL), les surchauffes (OVT), les sous-tensions (UVP) et les surtensions (OVP)
  • F-RAM pour l’enregistrement des données
  • Programmabilité et surveillance avec interface utilisateur graphique (GUI) de démonstration SSCB
    • Sélection de fonctionnement CA ou CC
    • Seuils de déclenchement OCD positifs et négatifs
    • Seuils d’arrêt et de récupération en cas de surchauffe
    • Seuils UVP et OVP
    • Paramètres du diagramme de déclenchement — courant nominal, facteur de suralimentation statique, facteurs de surintensité rapide et lente et déclenchement intégral
    • Programmation en application pour étalonner la tension et le courant d’entrée et de sortie du canal
    • Surveillance et exportation de mesures analogiques telles que VIN, VO, I, f, P, facteur de puissance, références de seuil OCD, Tj et TNTC
  • Écran TFT pour surveiller V, I, P, f, Tj et TNTC, l’état SSCB et les informations de diagnostic
  • Auto-alimenté — alimentation flyback à partir du réseau, aucune alimentation externe nécessaire

Applications

  • Automatisation industrielle
  • Disjoncteur à semiconducteurs

Contenu du kit

  • Dispositif SSCB — cartes logiques et d'alimentation SSCB montées à l’intérieur du boîtier avec écran et clavier TFT
  • Interface utilisateur graphique (GUI) de démonstration SSCB — données de conception GUI et PCB disponibles en ligne
  • Analyseur USB vers CAN Seeed Studio 114991193
  • Adaptateur 24 V, 1 A

Schéma de principe

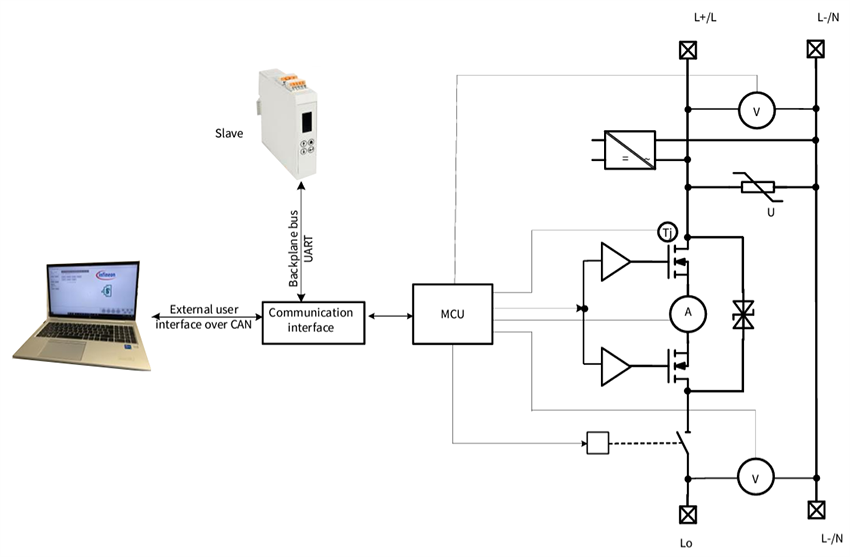

Schéma du circuit d'application - Infineon Technologies Kit d’évaluation SSCB
Publié le: 2024-10-02 | Mis à jour le: 2024-11-01
