Infineon Technologies Kit de conception de référence REF-MHA50WIMI111T
Le kit de conception de référence REF-MHA50WIMI111T d'Infineon Technologies est conçu pour les moteurs de ventilateur qui comprennent l'IPM iMOTION™ IMI111T. Les CI pilotes intégrés iMotion IMD111T combinent un contrôleur de moteur PMSM/BLDC, un pilote de grille triphasé 600 V et un régulateur de tension dans un boîtier LQFP-40.
Le kit de conception de référence REF-MHA50WIMI111T d'Infineon fournit une solution d'entraînement de moteur facile à utiliser. La carte dispose de tous les groupes d'assemblage pour un contrôle orienté champ (FOC) sans capteur. Le kit dispose d'un connecteur de pilote de ventilateur standard et d'un connecteur de moteur triphasé. L'étage de puissance fournit également un shunt CC pour la détection de courant et un diviseur de tension pour mesurer la tension de liaison CC.
Caractéristiques
- Connecteur de pilote de ventilateur standard à 5 broches, dont VDC/GND/VCC/VSP/FG
- Configuration de détection de courant à shunt unique
- Diviseur de tension pour détection de tension de liaison CC
- Dimensions de circuit imprimé de 52 mm2, couche unique, 28 g de cuivre
- Conforme à la directive RoHS
Caractéristiques techniques
- VCE(sat) 1,5 V standard à +25 °C
- Tension nominale CC 600 V/2 A
- Dispositif iMOTION™ IMI111T-026H
Produits associés
Infineon Technologies Modules d'alimentation intégrés (IPM) iMOTION™ IMI110
CI hautement intégré qui pilote une large variété de MOSFET et d'IGBT.

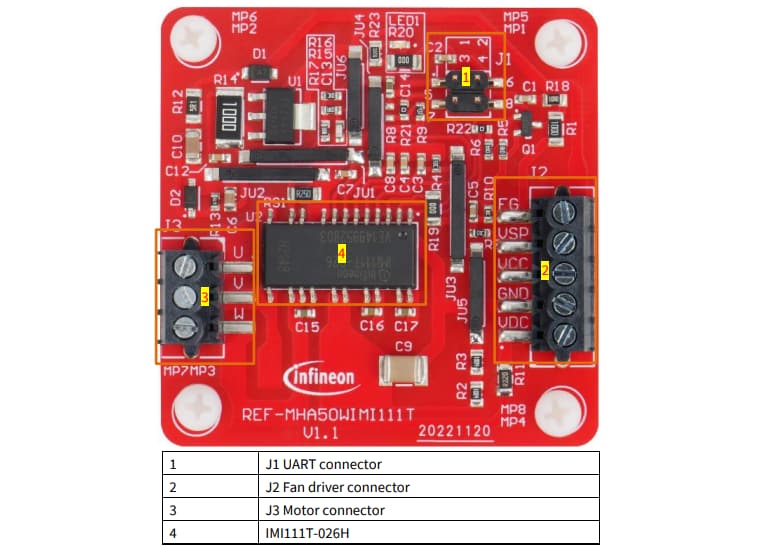

Présentation générale
Schéma fonctionnel
Publié le: 2023-03-17
| Mis à jour le: 2023-09-20
