Infineon Technologies Kit de conception de référence REF-AIRCON-C302A-IM564

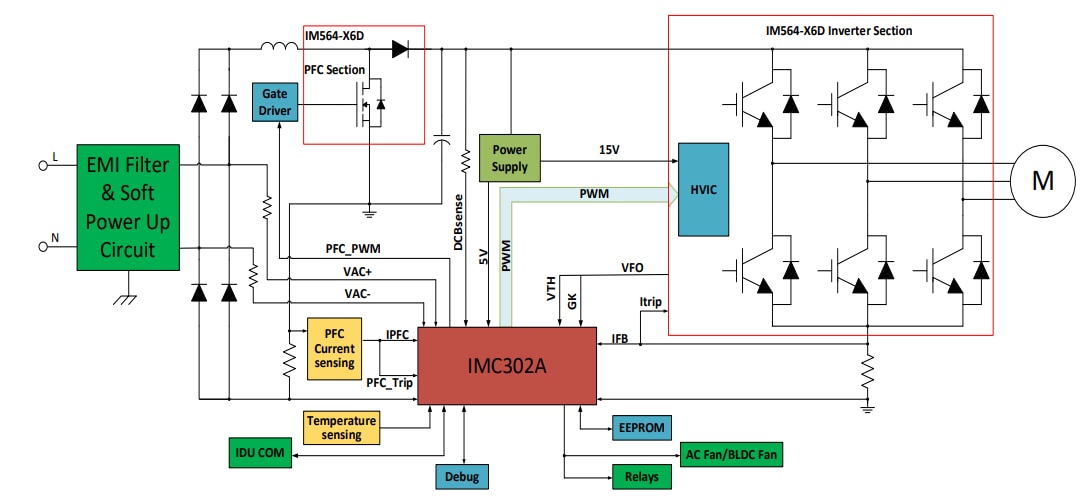

Le kit de conception de référence REF-AIRCON-C302A-IM564 Infineon Technologies est une conception de référence optimisée pour les applications de climatiseur 220 V. Elle contient un contrôleur iMOTION™ IMC302A, un mini-module IPM CIPOS™ 20 A, 600 V avec PFC intégré et un pilote de grille PFC 1ED44175.

Le kit de conception de référence REF-AIRCON-C302A-IM564 Infineon est conçu pour fournir des solutions de climatiseur prêtes à l'emploi basées sur un mini-module IPM CIPOS™ avec PFC intégré et sur la technologie de moteur de contrôle de mouvement avancé (MCE 2.0) d'Infineon.

Caractéristiques

Tension d'entrée de 85 V à 265 VCA
Puissance d'entrée maximale de 2 500 W à 220 VCA, avec refroidissement à air forcé
Puissance d'entrée maximale de 1 400 W à 220 VCA sans refroidissement à air forcé
Mini-module IPM CIPOS™ 20 A, 600 V avec PFC intégré
Inducteur PFC 10 A, 400 µH intégré pour un fonctionnement PFC 40 kHz
Interface hôte VSP pour ventilateur BLDC externe

Ventilateur CA et relais de commande de vanne 4 voies
Interface de communication UART à fil unique vers IDU
Protection contre les surintensités et les surchauffes, sortie LED de diagnostic de défaut
Alimentation auxiliaire avec 15 V, 12 V et 5 V
Carte de 250 mm x 157 mm, 2 couches, 28 g de cuivre
Conformes RoHS
