Infineon Technologies Carte à fonction de pince Miller REF-1EDC20I12MHDPV2
La carte à fonction de pince Miller REF-1EDC20I12MHDPV2 d'Infineon Technologies est la première carte pilote de la plateforme d'évaluation universelle dotée du CI de pilote de grille EiceDRIVER™ 1EDC60H12AH compact. La 1EDC60H12AH offre une pince Miller active intégrée empêchant l'allumage parasite. La deuxième carte de pilotage inclut le CI EiceDRIVER™ 1EDC compact 1EDC60H12AH qui permet de réaliser une alimentation bipolaire, dans laquelle VCC2 est à +15 V et GND2 est négative.
La plateforme d'évaluation universelle EVAL_PS_DP_MAIN est conçue pour démontrer les CI pilotes de grille EiceDRIVER™ dans les boîtiers TO247 à 3 et 4 broches. La carte mère EVAL_PS_DP_MAIN est conçue pour être associées à deux cartes de pilotage (actuellement) avec possibilité d'en ajouter d'autres à l'avenir.
Caractéristiques
- Tension d'alimentation de pilote de grille VCC2 de -5 V à +20 V
- Tension d'alimentation VCC1 fixe à +5 V
- Connexion à la grille via un connecteur BNC SMA
- Mesure du courant via un shunt coaxial optionnel
- Boucle de commutation optimisée
- Connexion d'une inductance de charge externe
- La conception du dissipateur thermique permet d'effectuer des tests à différentes températures
Applications
- Solutions d'onduleurs à chaîne monophasée
- Chauffage et soudure industriels
- Gestion de l'alimentation (SMPS) - Design de référence
Produits associés
Infineon Technologies 1-Channel EiceDRIVER™ MOSFET Gate Driver ICs
The crucial link between control ICs, powerful MOSFET, and GaN switching devices.

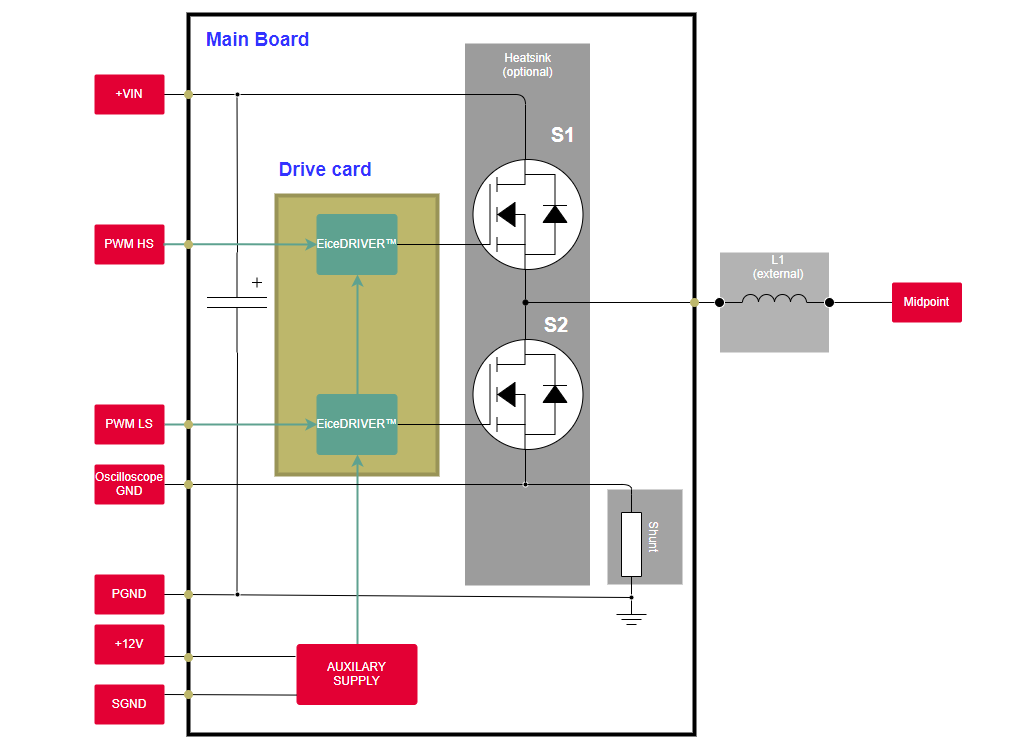

Schéma de principe
Publié le: 2022-03-28
| Mis à jour le: 2022-04-12
