Infineon Technologies Contrôleur et pilotes de grille MOTIX® IMD70xA

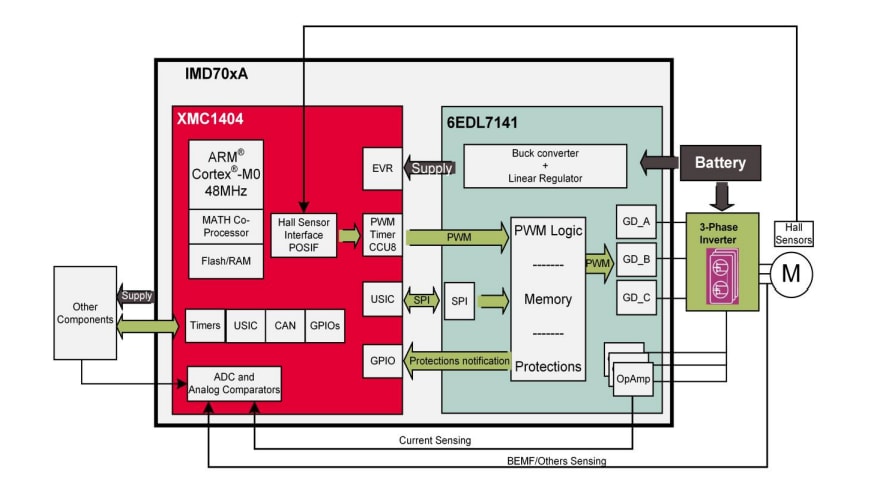

Le contrôleur intégré BLDC IMD70xA MOTIX™ Infineon Technologies et les pilotes de grille triphasés intelligents intègrent un microcontrôleur ARM® Cortex®-M0 entièrement programmable et un pilote de grille intelligent triphasé 60 V 6EDL7141 avec une alimentation. Les XMC1404 et 6EDL7141 permettent une conception ultra-compacte pour piloter des applications jusqu’à 60 V. Cette conception comprend une alimentation complète requise dans le système (convertisseur Buck synchrone et LDO), trois amplificateurs de détection de courant, des protections et un ensemble remarquable de configurations pour s’adapter à des besoins spécifiques.

Le microcontrôleur XMC1404 offre des caractéristiques dédiées pour améliorer le contrôle d’entraînement moteur. Ces caractéristiques comprennent le coprocesseur mathématique, une unité matérielle synchrone à 96 MHz, qui améliore le calcul des divisions et des fonctions trigonométriques telles que « Arctan », couramment utilisée dans le contrôle orienté champ des PMSM. De plus, le XMC1404 hérite de la plupart des périphériques haut de gamme de la famille XMC4000 (ARM® Cortex®-M4), tels que les minuteurs PWM-CCU8 et CCU4-, l'interface de position (POSIF) ou les modules de communication série, y compris CAN, assurant le meilleur contrôle de sa catégorie.

Le pilote de grille intelligent 6EDL7141 offre d'un côté un schéma de pilotage de grille flexible et de l'autre côté la robustesse et les caractéristiques de protection nécessaires pour éviter les défaillances dans les systèmes de pilotes exigeants. Les sorties du pilote de grille sont placées stratégiquement pour permettre des pratiques d'agencement dans les circuits de puissance.

Le contrôleur intégré BLDC IMD70xA MOTIX d'Infineon Technologies supporte une tension jusqu'à 90 V, augmentant la robustesse dans les applications d'entraînement, l'onduleur, le moteur et les broches liées à l'alimentation. Les broches liées au moteur supportent des tensions transitoires négatives jusqu'à -8 V sans compromettre la fonctionnalité, permettant une commutation plus rapide des MOSFET inverseurs, réduisant ainsi les pertes de commutation.

Caractéristiques

Pilotes entièrement programmables microcontrôleur ARM® Cortex-M0 optimisé (XMC1404 à horloge principale de 48 MHz) avec un coprocesseur mathématique supplémentaire (96 MHz)
Pilote de porte intelligent triphasé : courants de pointe du pilote de porte de 1,5 A en aval et de 1,5 A en amont
3 amplificateurs de détection de courant avec génération de gain et de décalage intégrée

Contrôleur de convertisseur Buck synchrone intégré et LDO pour une alimentation système BLDC complète
Tension de fonctionnement de 5,5 V à 60 V
Prend en charge la commutation trapézoïdale (6 ou 12 étapes) et les algorithmes FOC
20 GPIO plus jusqu'à 12 entrées analogiques
Boîtier VQFN 64 broches thermiquement amélioré
