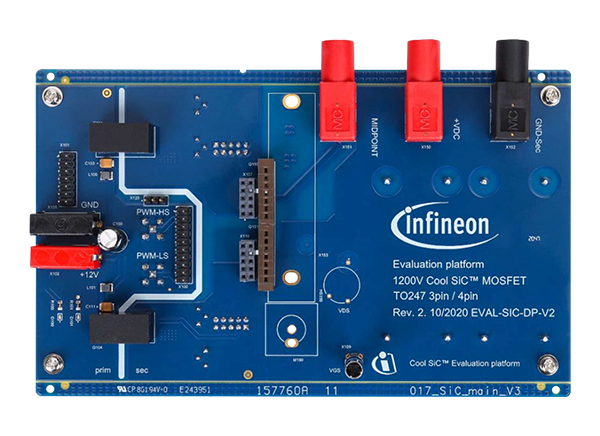

Infineon Technologies Plateforme d'évaluation universelle EVAL_PS_DP_MAIN

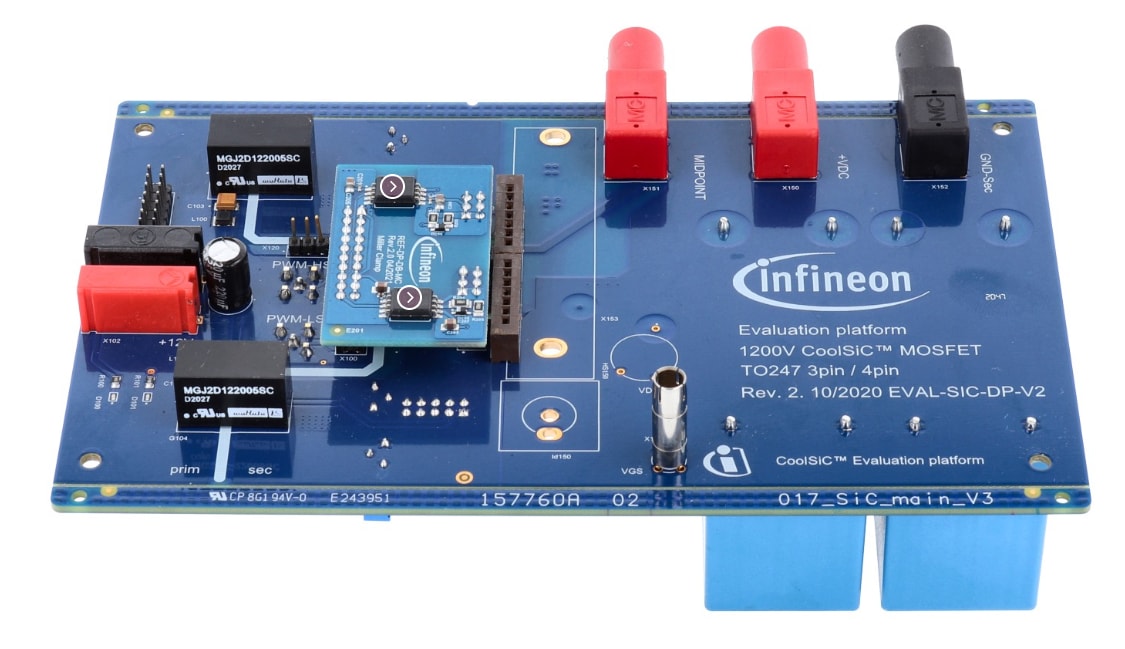

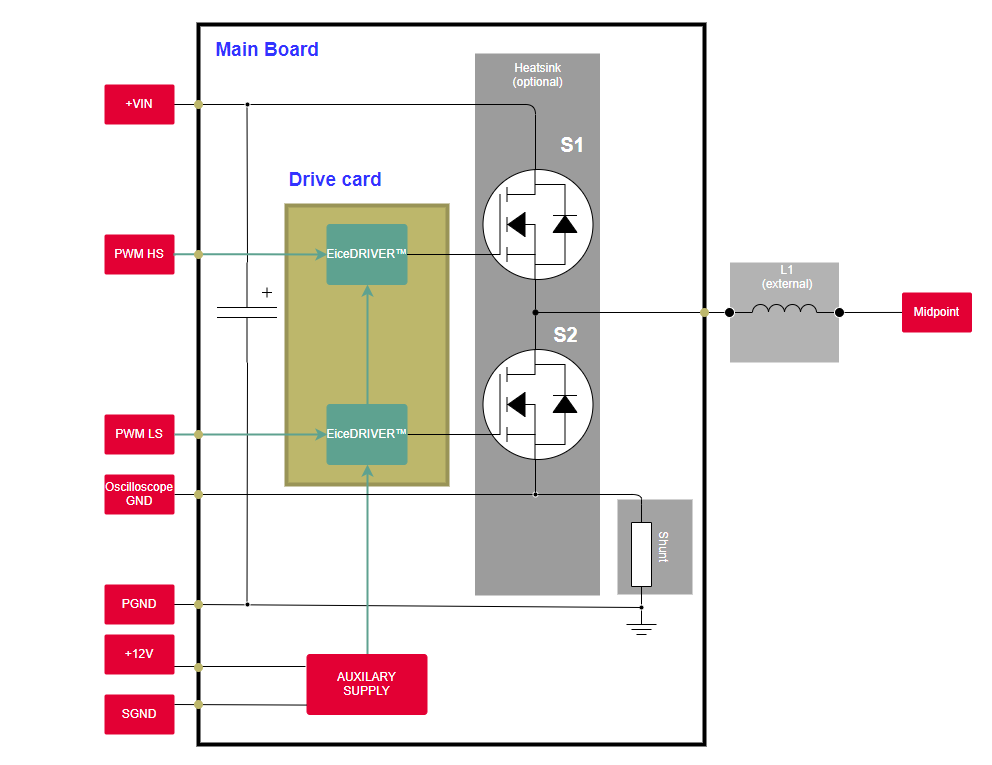

La plateforme d'évaluation universelle EVAL_PS_DP_MAIN d'Infineon Technologies a été conçue pour démontrer les performances des CI de pilotage de grille EiceDRIVER™ en boîtiers TO247 à 3 broches et 4 broches. La carte mère EVAL_PS_DP_MAIN est conçue pour être associées à deux cartes de pilotage (actuellement) avec possibilité d'en ajouter d'autres à l'avenir.

La première carte de pilotage (REF_PS_SIC_DP1) contient le CI EiceDRIVER™ 1EDC Compact 1EDC20I12MH qui intègre une fonction de bridage Miller active qui empêche les activations par des signaux parasites. La deuxième carte de pilotage (REF_PS_SIC_DP2) inclut le CI EiceDRIVER™ 1EDC Compact 1EDC60H12AH qui permet de réaliser une alimentation bipolaire, dans laquelle VCC2 est à +15 V et GND2 est négative. La carte mère EVAL_PS_DP_MAIN supporte une tension maximale de 800 V et un courant pulsé maximal de 130 A.

Caractéristiques

Tension d'alimentation de pilote de grille VCC2 de -5 V à +20 V
Tension d'alimentation VCC1 fixe à +5 V
Connexion à la grille via un connecteur BNC SMA
Mesure du courant via un shunt coaxial optionnel

Boucle de commutation optimisée
Connexion d'une inductance de charge externe
La conception du dissipateur thermique permet d'effectuer des tests à différentes températures
