Infineon Technologies CI pilote de grille isolé à canal double EiceDRIVER™
Le CI pilote de grille isolé à canal double EiceDRIVER™ d'Infineon Technologies est logé dans un boîtier DSO avec une ligne de fuite entrée-sortie de 8 mm et dispose d'un isolement renforcé à l'aide de la technologie de transformateur sans noyau (CT) sur puce. Le CI est conçu pour piloter des MOSFET Si et SiC et des commutateurs d'alimentation HEMT GaN. Le CI pilote de grille d'Infineon est conçu pour être utilisé dans des applications avec une tension de bus plus élevée ou un degré de pollution plus élevé et, en général, peut faciliter le routage de circuit imprimé.
Caractéristiques
- Pilote de grille isolé à 2 canaux pour MOSFET Si et SiC et commutateurs d'alimentation HEMT GaN
- Propagation entrée-sortie rapide (38 ns) avec une excellente stabilité (+9 ns/-5 ns)
- Étage de sortie fort de 5 A/9 A source/dissipateur
- Verrouillage de sortie rapide pour VDDA/B < UVLO
- Temps de récupération UVLO rapide (< 2 μs)
- 4 options UVLO VDDA/B de 4 V, 8 V, 12 V, 15 V
- CMTI > 150 V/ns
- Disponible en boîtier DSO de 7,623 mm à 16/14 broches
Applications
- Serveur, SMPS télécoms
- Chargeurs EV non embarqués
- Moteurs et outils électriques basse tension
- Micro-convertisseur solaire, optimiseur solaire
- Alimentation électrique industrielle (SMPS, ASI résidentielles)
Produits associés
Infineon Technologies 2EDi EiceDRIVER™ Gate Driver ICs
2-channel, functional and reinforced MOSFET isolated gate drivers for high-performance half-bridges.
Produits associés
Infineon Technologies Commandes de grilles demi-pont 1 200 V EiceDRIVER™
CI de commandes de grille côté haut/côté bas avec diode d'amorçage intégrée et protection contre les surintensités (OCP).
Infineon Technologies Pilotes côté haut et côté bas EiceDRIVER™ 1 200 V
Commandes de grille en demi-pont avec limitation active du courant de Miller et verrouillage en court-circuit.

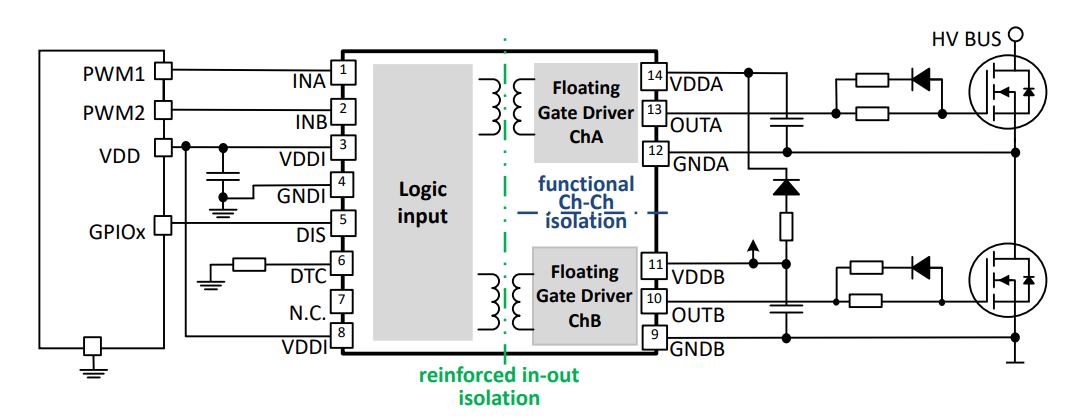

Application standard
