Infineon Technologies Contrôleurs EZ-PD™ BCR-LITE CYPD3178

Les contrôleurs EZ-PD™ BCR-LITE CYPD3178 d'Infineon Technologies offrent une haute intégration dans un contrôleur préprogrammé dans la famille BCR (remplacement de connecteurs cylindriques). Le dispositif a été conçu pour prendre en charge des ports avec ou sans capacité de données USB. Le CYPD3178 est conçu pour les dispositifs électroniques qui ont des connecteurs cylindriques existants ou des connecteurs USB micro-B. Ces dispositifs comprennent des drones, des haut-parleurs intelligents, des outils électriques et d'autres appareils rechargeables.

Les contrôleurs EZ-PD BCR-LITE CYPD3178 d'Infineon mettent en œuvre la norme USB Type-C™ actuelle. Cette conformité permet aux utilisateurs de convertir rapidement des dispositifs alimentés par un connecteur cylindrique pour qu'ils soient alimentés par le connecteur USB-C™ avec peu de composants externes et aucun développement de micrologiciel supplémentaire.

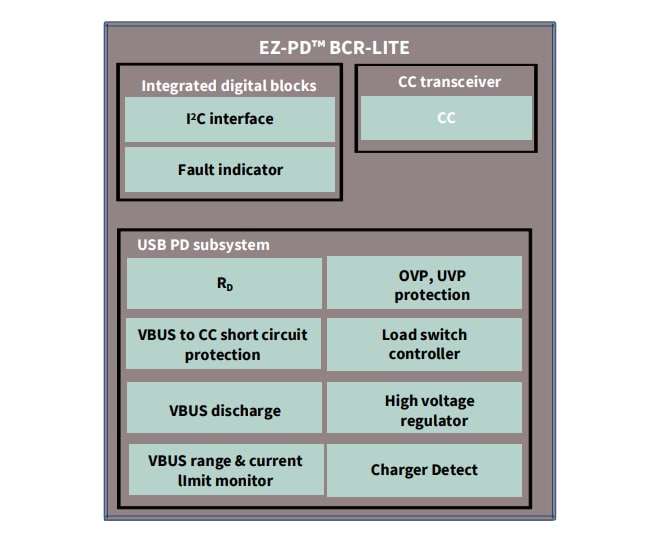

Le CYPD3178 EZ-PD BCR-LITE est hautement intégré, combinant un émetteur-récepteur USB Type-C complet, un contrôleur de commutateur de charge à démarrage progressif, toutes les résistances de terminaison requises pour un port USB Type-C et une protection DES au niveau du système.

Les contrôleurs CYPD3178 sont fournis en boîtier QFN à 24 broches.

Caractéristiques

Prise en charge USB Type-C
- Prend en charge un port USB Type-C avec la capacité de dissiper 5 V à 3 A
Chargement existant
- Prise en charge du chargement existant ou du fonctionnement Type-C 5 V lorsqu'il est connecté aux ports USB Type-A
- Prise en charge des anciens protocoles de chargement tels que BC1.2, Apple, AFC, QC 2.0
- Permet la négociation du VBUS >5 V (puissance totale >15 W) en utilisant D+/D–
Protection contre les défauts au niveau du système
- Protection court-circuit VBUS vers CC
- Protection contre les surtensions (OVP) sur puce
Alimentation
- Fonctionnement de 3,0 V à 24,5 V (tolérant 30 V)
- Commandes de grille de commutateur de charge VBUS intégrés avec contrôle du courant d'appel

Configurabilité
- Interface de processeur hôte (HPI) basée sur I²C pour la configuration et la génération de rapports dynamiques
Protection DES au niveau du système
- Broches CC, VBUS_IN_DIS, DC_OUT_DIS, D+, D-, HPI_SDA et HPI_SCL
- Décharge par contact de ±8 kV et entrefer de ±15 kV basée sur CEI61000-4-2 niveau 4C
Boîtiers
- Boîtier QFN à 24 broches
- Prend en charge une plage de température industrielle étendue (-40 °C à +105 °C)
