Infineon Technologies Contrôleurs CC-CC et USB-C PD EZ-PD™ CCG7SC
Les contrôleurs CC-CC et USB-C Power Delivery à port unique™ EZ-PD™ CCG7SC d'Infineon Technologies sont hautement intégré pour les applications de charge à port unique et multiport. Le CCG7SC EZ-PD est conforme aux spécifications USB-C et PD. La solution PD d'Infineon avec contrôleur CC-CC comprend un microcontrôleur (MCU) Arm® Cortex®-M0 32 bits sur puce, qui permet la mise en œuvre de fonctions personnalisées telles que la gestion des politiques de source, le partage de charge et le contrôle des périphériques système à l'aide de MLI, I2C et SPI.
Caractéristiques
- USBPD
- Prend en charge un port USBPD
- Prend en charge USBPD 3.1, y compris le mode d'alimentation électrique programmable (PPS)
- Messagerie de données étendue
- Type C
- Résistances configurables Rp et Rd
- Pilote de grille NFET fournisseur VBUS
- Alimentation électrique et contrôle VCONN 100 mW intégrés
- 1 contrôleur Buck-Boost, fréquence de commutation de 150 kHz à 600 kHz
- Entrée de 4,5 V à 24 V, tolérance de 40 V
- Sortie de 3,3 V à 21,5 V
- Tension de 20 mV et incréments de courant de 50 mA pour PPS
- Prend en charge du mode de saut d'impulsion sélectionnable (PSM) et du mode de courant continu/conduction forcés (FCCM)
- Prend en charge le démarrage progressif
- Modulation de fréquence à spectre étalé programmable pour faible EMI
- Protection contre les défauts au niveau du système
- Protection contre les surtensions (OVP) VBUS sur puce, protection contre les surintensités (OCP) et protection contre les sous-tensions (UVP)
- Protection court-circuit VBUS vers CC
- Verrouillage de sous-tension (UVLO)
- Prend en charge la protection contre la surchauffe via un circuit CAN intégré et un capteur de température interne
- Prise en charge de la mesure de la température des connecteurs et de la carte à l'aide de thermistances externes
- 1 bloc de charge hérité/propriétaire, prend en charge Qualcomm QC 2.0/3.0/4.0/5.0, Apple charging 2,4 A, Samsung adaptive fast Charge (AFC) et USB BC 1.2
- Sous-système microcontrôleur (MCU) 32 bits
- UCT/CPU Arm™ Cortex™-M0 48 MHz
- Flash 128 ko
- SRAM 16 ko
- ROM 32 ko
- Périphériques et GPIO
- Jusqu’à 13 GPIO, y compris 2 surtensions GPIO
- 2 CAN 8 bits
- 8 minuteur/compteur/MLI (TCPWM) à 16 bits
- 3 SCB pour les interfaces de communication (I2C/SPI/UART/LIN)
- Oscillateur intégré éliminant le besoin d'une horloge externe
- Alimentation électrique
- Entrée de 4 V à 24 V (tolérance de 40 V)
- Sortie de 3,3 V à 21,5 V
- LDO intégré apte à 5 V et 75 mA
- Boîtier QFN (6 mm x 6 mm) à 40 broches avec une plage de température industrielle étendue de -40 °C à +105 °C
Applications
- chargeurs et adaptateurs multi-ports USB-C
- Port d’accueil USB-C orienté vers l’aval
- chargeurs PD/sans fil
- adaptateurs d’allume-cigare (CLA)

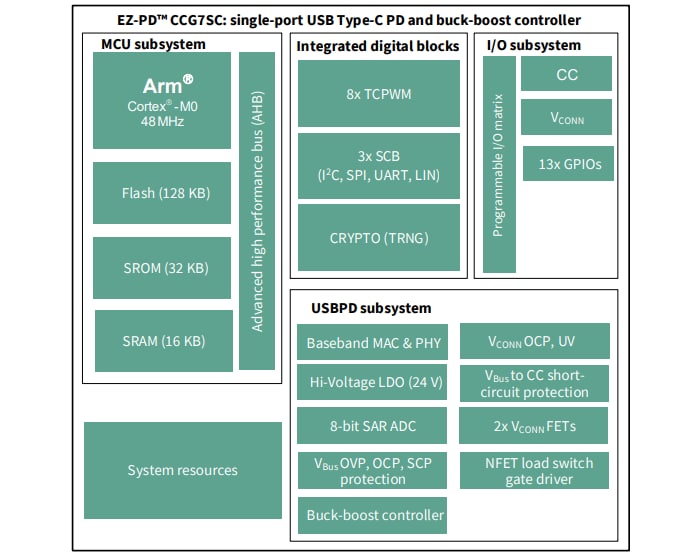

Schéma fonctionnel logique

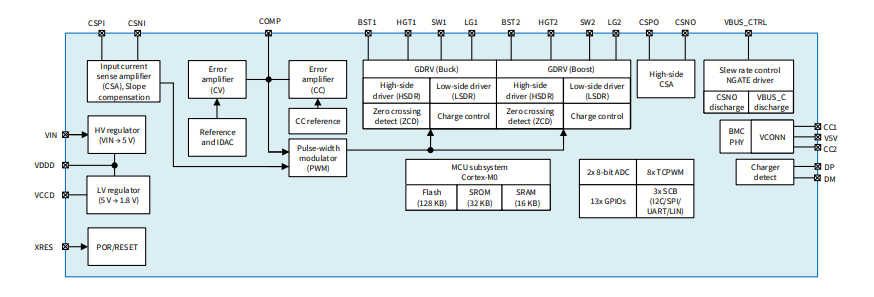

Schéma de principe fonctionnel

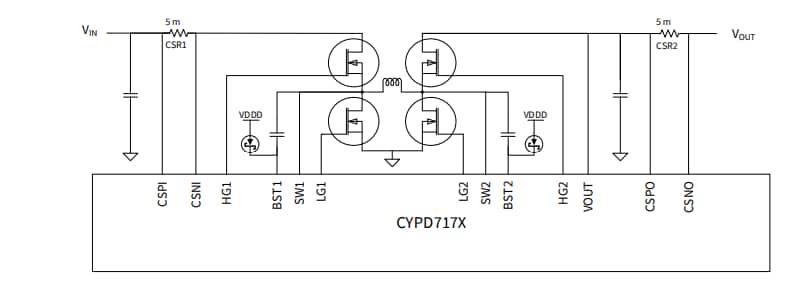

Schéma Buck-boost avec composants externes
