Infineon Technologies Contrôleurs USB-C PD + CC-CC à deux ports CCG7D EZ-PD™
Les contrôleurs USB-C™ PD + CC-CC à deux ports CCG7D EZ-PD™ d'Infineon Technologies sont une solution hautement intégrée et programmable intégrant des contrôleurs Buck-Boost. Le CCG7D est conforme aux spécifications USB Type-C et PD et est conçu pour les applications de chargement grand public à ports multiples.
Les contrôleurs CCG7D d'Infineon disposent d'une large plage de tension d'entrée de tolérance de 4 V à 24 V avec une tolérance de 40 V et d'une fréquence de commutation programmable de 150 kHz à 600 kHz. Le CCG7D intègre des commandes de grilles NFET VBUS, des commandes de grilles NFET Buck-Boost, des FET VCONN et un amplificateur de détection de courant côté haut (HSCSA).
Les contrôleurs CCG7D fournissent des caractéristiques avancées telles que le partage de charge dynamique, les mises à niveau de micrologiciel sur site signées et la tension d'entrée Buck optimisée.
Caractéristiques
- Intègre 2 contrôleurs USB-C PD + 2 contrôleurs CC-CC dans une seule puce
- Protocoles de chargement USB-C PD v3.0 avec PPS, QC4+, QC4.0, Samsung AFC, Apple 2.4A et BCv1.2
- Contrôleur CC-CC
- Fréquence de commutation configurable de 150 kHz à 600 kHz
- Large plage de tension d'entrée de 4 V à 24 V (tolérant 40 V)
- Fréquence de spectre étalé programmable pour faible EMI
- Arm® Cortex®-M0 avec flash permet aux utilisateurs de mettre en œuvre des fonctionnalités personnalisées
- Intègre des pilotes de grille NFET VBUS, des pilotes de grille NFET Buck-Boost, des FET VCONN et un amplificateur de détection de courant côté haut (HSCSA)
- Caractéristiques de protection OVP, UVP, SCP, OCP, OTP et VBUS-CC
- Caractéristiques avancées de partage de charge dynamique, mise à niveau du micrologiciel sur site signée et tension d'entrée Buck optimisée pour une efficacité plus élevée
- Boîtier QFN 68 broches à flanc mouillable (8 mm x 8 mm)
Applications
- Adaptateur allume-cigare (CLA)
- Chargeur et adaptateur CA-CC à ports multiples
Ressources supplémentaires

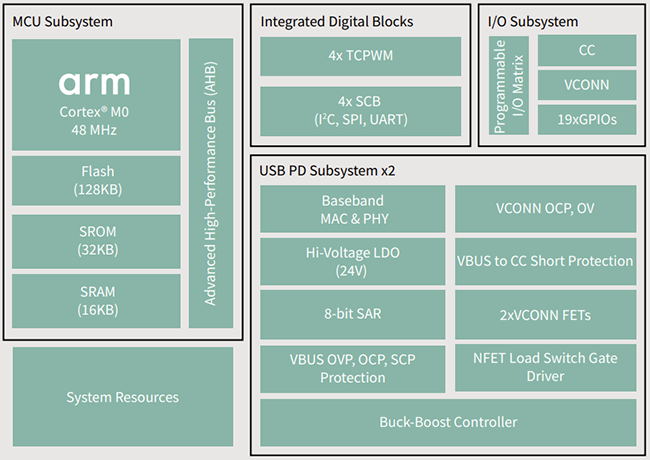

Schéma fonctionnel
Diagrammes de circuits
Publié le: 2022-11-16
| Mis à jour le: 2023-04-24
