Infineon Technologies Commutateurs de puissance intelligents côté haut BTS452R et BTS462T

Les commutateurs de puissance intelligents côté haut BTS452R et BTS462T Infineon Technologies sont des FET de puissance verticaux à canal N avec une pompe de charge. Ils sont dotés d'une entrée compatible CMOS référencée à la terre et sont intégrés en un bloc à la technologie SIPMOS® intelligente. Les commutateurs de puissance intelligents côté haut BTS452R et BTS462T Infineon intègrent de nombreuses fonctions de protection.

Caractéristiques

Protection contre les surcharges
Limitation de courant
Protection contre les courts-circuits
Arrêt thermique avec redémarrage
Protection contre les surtensions (y compris la perte de charge)
Démagnétisation rapide des charges inductives
Protection contre l'inversion des polarité de la batterie avec résistance externe
Entrée compatible CMOS

Perte de masse et de protection V_bb
Protection contre les ESD
Courant de veille très faible
Sortie de diagnostic de drain ouvert pour surchauffe et court-circuit (BTS452R)
Détection de charge ouverte à l'état bloqué avec résistance externe (BTS452R)
Produit écologique (conforme RoHS)

Applications

Tous les types de charges résistives, inductives et capacitives
Commutateur de puissance compatible µC pour les applications 12 V, 24 V et 42 VCC
Remplace les relais électromécaniques et les circuits discrets

Caractéristiques techniques

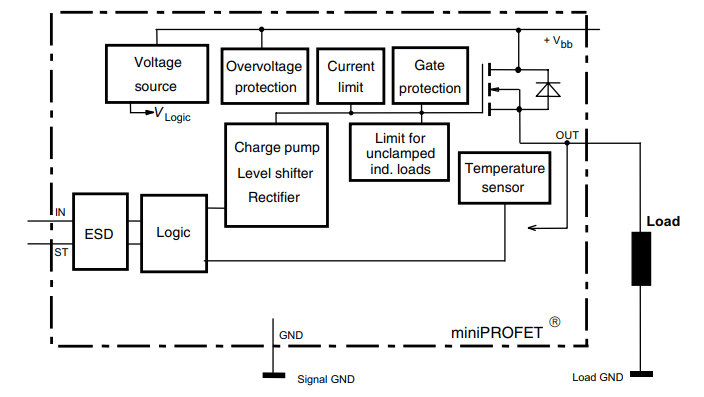

BTS452R
- Protection contre les surtensions de 62 V
- Plage de tension de fonctionnement de 6 V à 52 V
- Résistance à l'état passant de 200 mΩ
- Courant de charge nominal de 1,8 A

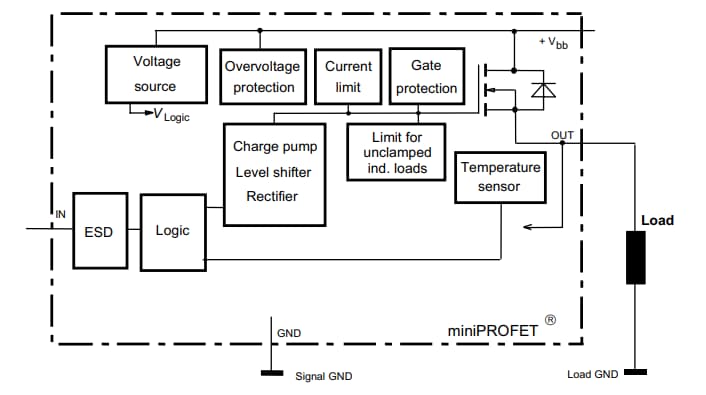

BTS462T
- Protection contre les surtensions de 41 V
- Plage de tension de fonctionnement de 5 V à 34 V
- Résistance à l'état passant de 100 mΩ
- Courant de charge nominal de 3,5 A
