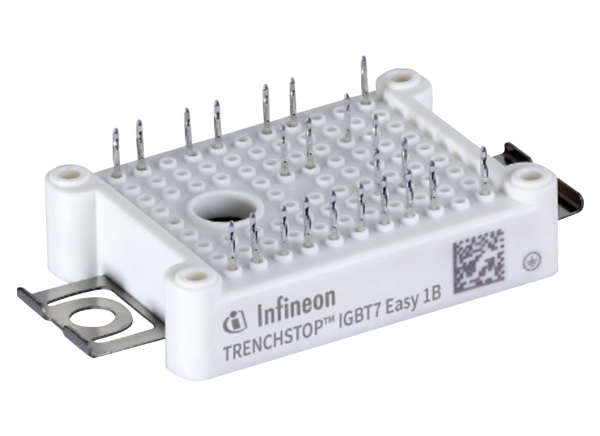

Infineon Technologies Modules IGBT PIM 1 200 V
Les modules IGBT PIM 1 200 V d'Infineon offrent une technologie d'IGBT7 et de diode EC7 TRENCHSTOP™ basés sur la toute dernière technologie de tranchée à micro-motifs. Cette technologie réduit fortement les pertes et offre un haut niveau de contrôle. Le concept de cellule est caractérisé par la mise en œuvre de cellules à tranchée parallèles séparées par des mesas de moins d'un micron, ce qui n'est pas le cas des cellules à tranchée carrées précédemment utilisées. La puce est spécialement optimisée pour les applications d'entraînement industriel et les systèmes d'énergie solaire, et se traduit par des pertes statiques beaucoup plus faibles, une densité de puissance plus élevée et une commutation plus douce. Une augmentation significative de la densité de puissance peut être obtenue en augmentant la température de fonctionnement maximale autorisée jusqu'à 175 °C dans les modules IGBT PIM 1 200 V d'Infineon.
Caractéristiques
- Courant collecteur CC continu de 10 A, 15 A, 25 A, 35 A, 50 A ou 100 A
- Tension collecteur-émetteur de 1 200 V
- VCEsat avec un coefficient de température positif
- IGBT7 TRENCHSTOP™
- Capteur de température intégré
- Fonctionnement en surcharge jusqu'à 175 °C
Applications
- Onduleurs auxiliaires
- Commandes de moteur
- Entraînements Servo
- Véhicules agricoles commerciaux
- Convertisseurs haute puissance
- Systèmes UPS (alimentations sans coupure)
Vidéos

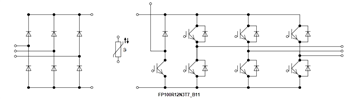

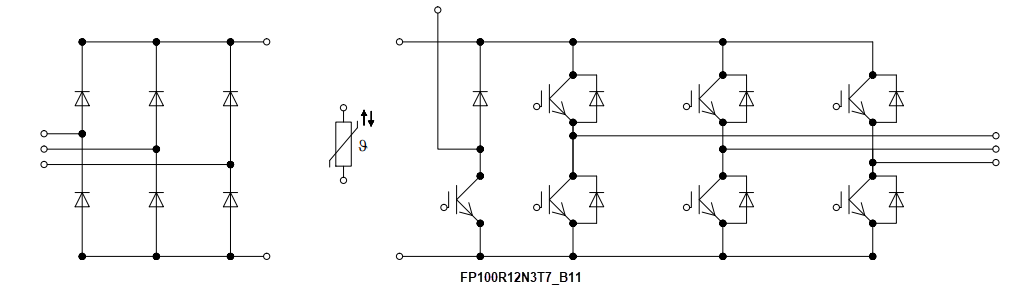

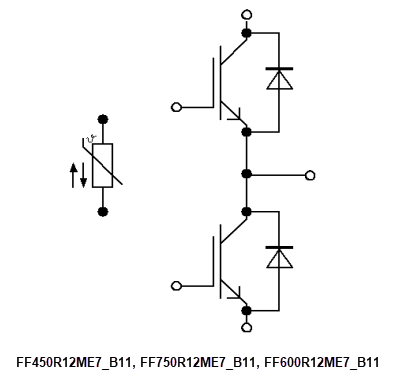

Schémas de fonctionnement
Publié le: 2020-12-02
| Mis à jour le: 2022-09-20
