FTDI Chip Modules d'évaluation FT233HP et FT4233HP USB haut débit
Les modules d'évaluation FT233HP et FT4233HP USB haut débit de FTDI Chip sont des modules d'évaluation d'interface série USB de Type-C™ à haut débit vers UART/JTAG/SPI/I2C universel avec deux ports USB PD de Type-C.
Les modules d'évaluation FT233HP et FT4233HP de FTDI Chip mesurent 138,5 mm x 77 mm et intègrent une paire de ports d'alimentation de Type-C. Le premier port peut jouer les rôles de puits de dissipation (réception de l'alimentation) et de source (fourniture de l'alimentation), tandis que le second port sert uniquement de dissipateur. Les ports prennent en charge les profils d'objets de fourniture d'alimentation (PDO) de 5 V, 9 V, 12 V, 15 V et 20 V, tels que définis dans la révision 3.0 de la spécification d'alimentation USB. Les profils sont configurés via une mémoire EEPROM externe, avec des voyants LED indiquant quel profil PDO est utilisé.
Caractéristiques
- Deux ports USB PD Type-C avec,
- PD1 qui est un port de dissipation initial qui prend en charge la permutation du rôle d'alimentation et les données USB qui sont conformes USB 2.0
- PD2 qui est un port de dissipation uniquement
- Prend en charge le fonctionnement auto-alimenté et alimenté par bus
- Options de cavalier configurables pour activer/désactiver le circuit de passage ou le régulateur de tension CC
- EEPROM externe pour options configurables
- Prend en charge le contrôle externe de la politique d'alimentation en utilisant les broches I2C et GPIO embarquées
- Options de cavalier configurables pour connecter I2C
- Indicateurs LED pour chaque broche GPIO et signal PWREN#, SUSPEND# et alimentation système
- Points de test pour toutes les tensions d'alimentation, tensions de cœur, tensions VBUS PD et tensions CC
Applications
- Intégration rapide de l'USB dans les systèmes électroniques existants
- Plateforme de prototypage pour interface USB sur un nouveau système
- Pont USB avec Type-C/PD 3.0 (chargeurs et appareils)
- Capable de fournir 60 W à l'application via un port USB Power Delivery ou Type-C
- Interfaces USB vers JTAG, SPI et I2C à ports multiples
- Interfaces série asynchrones USB vers ports multiples
Produits associés
FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules
Evaluation and prototyping modules based on the FT2232H-56Q and FT4232H-56Q Hi-Speed USB ICs.
Ressources supplémentaires

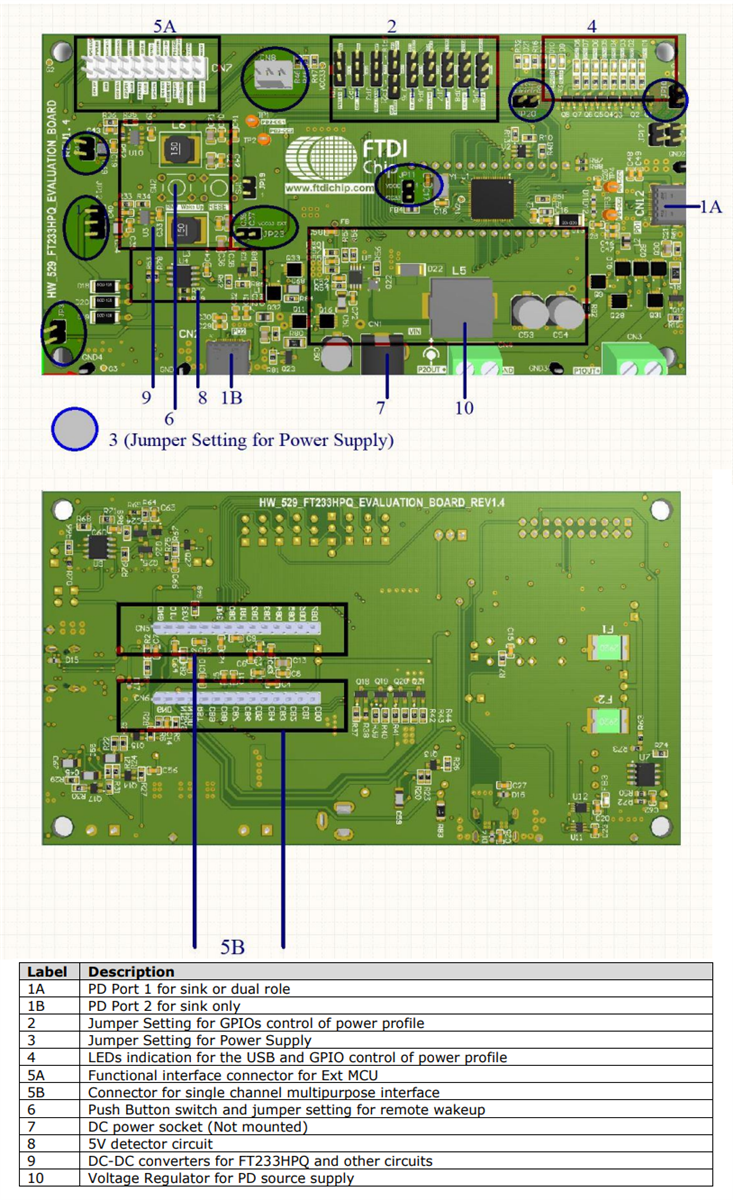

Détails électriques UMFT233HPEV
