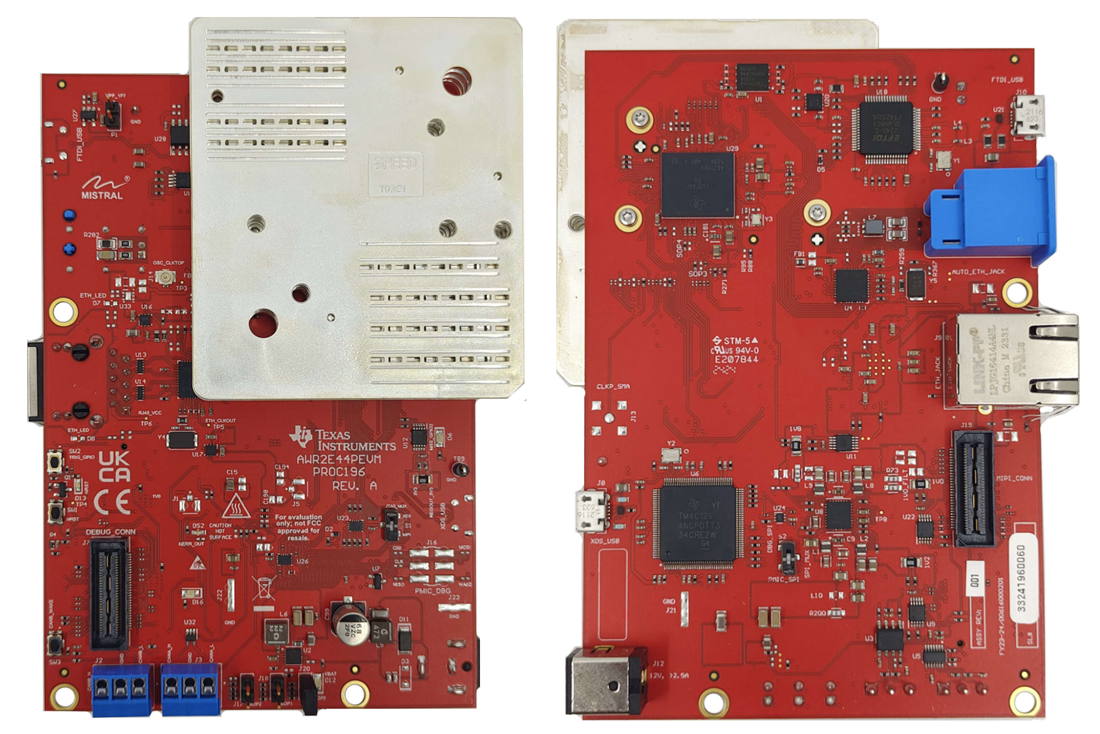

Texas Instruments Module d'évaluation AWR2E44PEVM

Le module d'évaluation AWR2E44PEVM de Texas Instruments propose une solution de dispositif de détection par ondes millimétriques (mmWave) AWR2E4xP facile à utiliser, avec une connectivité directe à l'EVM DCA1000 (vendu séparément). Le kit AWR2E44PEVM de TI comprend tout ce qui est nécessaire pour commencer à développer des logiciels pour le DSP C66x sur puce, le contrôleur Arm® Cortex®-R5F et l'accélérateur matériel (HWA 2.1).

De plus, une émulation embarquée pour la programmation et le débogage, ainsi que des interfaces CAN et Ethernet intégrées, des boutons et des LED sont proposés pour permettre l'intégration rapide d'une interface utilisateur simple.

Caractéristiques

  • Antenne à guide d'ondes SPEED 3D (4 canaux de réception - 4 canaux d'émission)
  • Émulation JTAG basée sur XDS110 avec un port série pour la programmation flash QSPI 64 bits intégrée
  • Port de débogage UART vers USB pour l'accès au terminal à l'aide du FT4232H
  • Connecteur haute densité (HD) 60 broches pour interface JTAG/émulateur externe avec prise en charge TRACER et CSI2
  • Connecteur haute densité (HD) 60 broches pour débogage, SPI, I2C et LVDS
  • Connecteur Ethernet RJ45 pour diffuser les données capturées sur le réseau vers l'ordinateur hôte
  • Interface Ethernet MATEnet pour diffuser les données capturées sur le réseau vers un hôte automobile
  • Prise d'alimentation 5 V/12 V pour alimenter la carte

Applications

  • Radar d'angle
  • Radar avant et arrière
  • Aide au changement de voie
  • Détection d'angle mort
  • Freinage d'urgence automatique
  • Contrôle de vitesse de croisière adaptatif
  • Alerte de circulation transversale

Contenu du kit

  • AWR2E44PEVM
  • Antenne à guide d'ondes 3D
  • Câble micro USB
  • Câble Ethernet
  • Supports de montage, vis, entretoises et écrous, pour permettre le placement vertical du PCB

Outils de développement

Texas Instruments DCA1000EVM Real-Time Data-Capture Adapter EVM

Provides real-time data capture and streamingfor two and four-lane LVDS traffic.

Learn Moreà propos de Texas Instruments DCA1000EVM Real-Time Data-Capture Adapter EVM View Productslié à Texas Instruments DCA1000EVM Real-Time Data-Capture Adapter EVM

FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules

Evaluation and prototyping modules based on the FT2232H-56Q and FT4232H-56Q Hi-Speed USB ICs.

Learn Moreà propos de FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules View Productslié à FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules

Topologie

Texas Instruments Module d'évaluation AWR2E44PEVM
Publié le: 2025-08-22 | Mis à jour le: 2025-09-09
