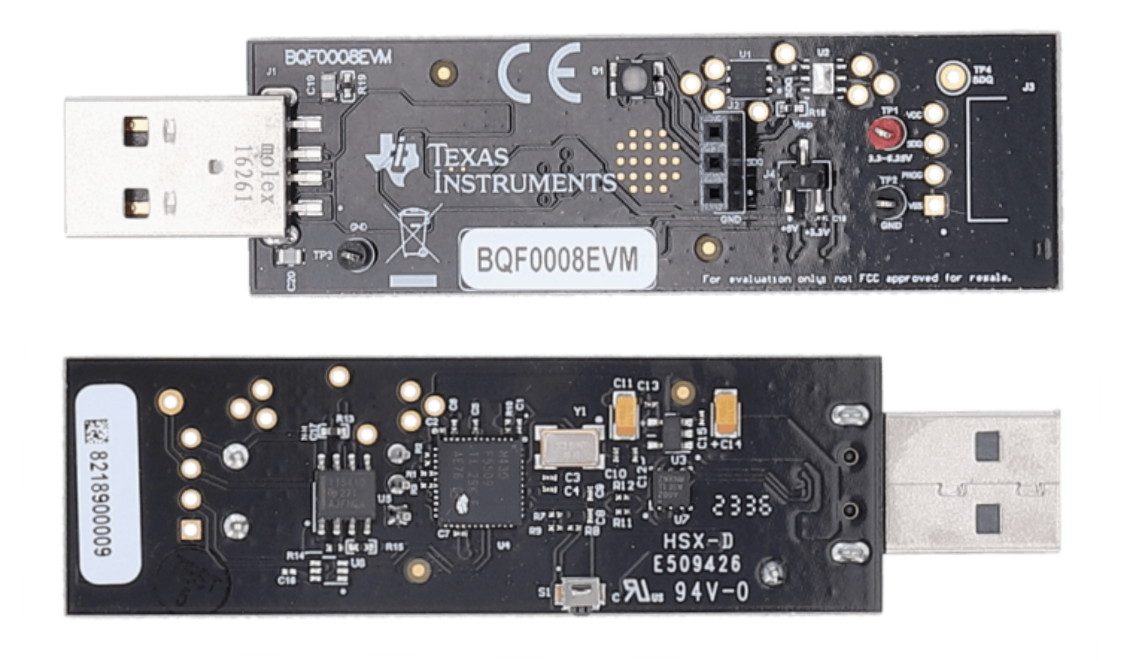

Texas Instruments Module d'évaluation BQF0008EVM

Le module d'évaluation BQF0008EVM de Texas Instruments est conçu pour démontrer rapidement et facilement les dispositifs mémoire FRAM BQF0008 à fil unique. Le BQF0008EVM est disponible dans une clé USB facteur de forme pour l'interfaçage avec le PC hôte. Le microcontrôleur BQF0008 TI est préchargé avec le micrologiciel nécessaire pour transmettre entre le dispositif en cours de test et l'ordinateur hôte. Le logiciel BQ2026-BQF-EVM-GUI fourni est une suite tout-en-un capable de gérer les registres, de modifier les pages de mémoire et de signaler l'état du dispositif.

Caractéristiques

Connexion USB directe au PC pour le transfert d'énergie et de données
Contrôle du réglage de tension de rappel SDQ à 5 V et 3,3 V par des connecteurs
Plusieurs points d'essai pour un sondage de signal pertinent
Prise en charge du microcontrôleur (MCU) intégré MSP430F5509 avec matériel
Choix de reprogrammation du micrologiciel via USB+
Dispositif BQF0008DRS inclus à bord

Header >>> embase disponible pour l'interface externe du dispositif
Exploitation en mode plug-and-play pour une utilisation avec le logiciel BQ2026- BQF-EVM-GUI
Prise en charge des vitesses de transfert de données en fil unique standard (15,4 Kbps) et en mode overdrive (90 Kbps)
Lecture et écriture dans la mémoire FRAM, modification des registres d'état et lecture des identifiants du dispositif
