Microchip Technology Kit d'évaluation JH-Value Curiosity Nano+ Touch PIC32CM

Le kit d'évaluation JH-Value Line Curiosity Nano+ Touch PIC32CM de Microchip Technology est une plateforme matérielle qui utilise les unités de microcontrôleur (MCU) PIC32CM6408JH00064. Ce kit d'évaluation offre un accès facile aux fonctionnalités du microcontrôleur et peut être utilisé pour développer des applications personnalisées. Le kit JH-Value Line PIC32CM de Microchip Technology est pré-programmé avec une application de démonstration autonome et est alimenté via une connexion USB Type-C®. Le kit peut être utilisé comme élément de découverte autonome, et il peut être combiné avec des éléments d'extension pour un prototypage rapide.

Caractéristiques

  • Microcontrôleur (MCU) PIC32CM6408JH00064
  • LED jaune pour application utilisateur
  • Commutateur pour application utilisateur
  • Bouton tactile pour application utilisateur
  • USB Type-C pour débogueur
    • Peut être utilisé pour alimenter la carte
    • Doit être utilisé pour programmer ou déboguer la carte
  • Tension cible réglable
    • Régulateur LDO MIC5353 contrôlé par le débogueur embarqué
    • Tension de sortie de 1,7 V à 3,6 V
    • Courant de sortie maximal de 500 mA (limité par la température ambiante et la tension de sortie)
  • Nano débogueur embarqué (nEDBG)
    • Identification de carte dans l'IDE MPLAB® X
    • 1 LED verte d'alimentation/état
    • Programmation et débogage
    • Port COM virtuel pour classe de périphérique de communication (CDC)
    • 1 broche GPIO DGI d'analyseur logique
    • Le dispositif cible est programmé et débogué par le nano débogueur intégré ; par conséquent, aucun programmeur externe ou outil de débogage n'est requis

Applications

  • Automobile
    • Modules de porte
    • Toucher capacitif dans l'habitacle
    • Commandes de siège
    • Diagnostics embarqués (OBD)
    • Nœuds de capteurs
    • Éclairage selon le protocole ISELED®
    • Électronique corporelle
  • Commandes tactiles capacitives
    • Électroménager
    • Contrôles de portières automobiles, console centrale et volant
    • Commandes industrielles
    • Pavés tactiles
    • Pavés numériques
  • Industriel
    • Commande de moteurs
    • Cartes E/S
    • Automatisation industrielle
    • Contrôleurs logiques programmables (PLC)

Présentation générale

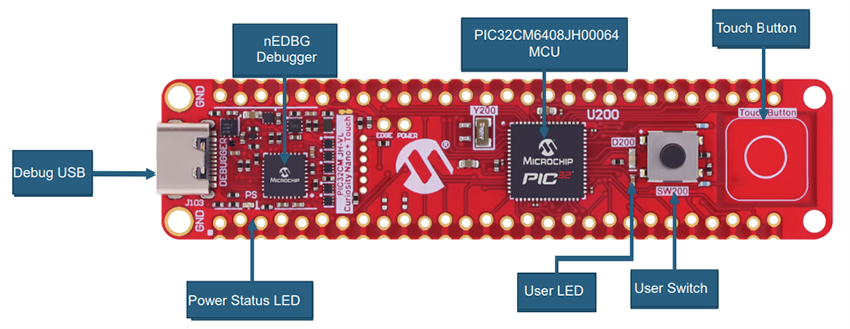

Plan mécanique - Microchip Technology Kit d'évaluation JH-Value Curiosity Nano+ Touch PIC32CM

Microcontrôleurs (MCU) associés

Microchip Technology Microcontrôleurs 32 bits PIC32CM JH

MCU basés sur ARM® Cortex®-M0+ de la famille SAM C21.
