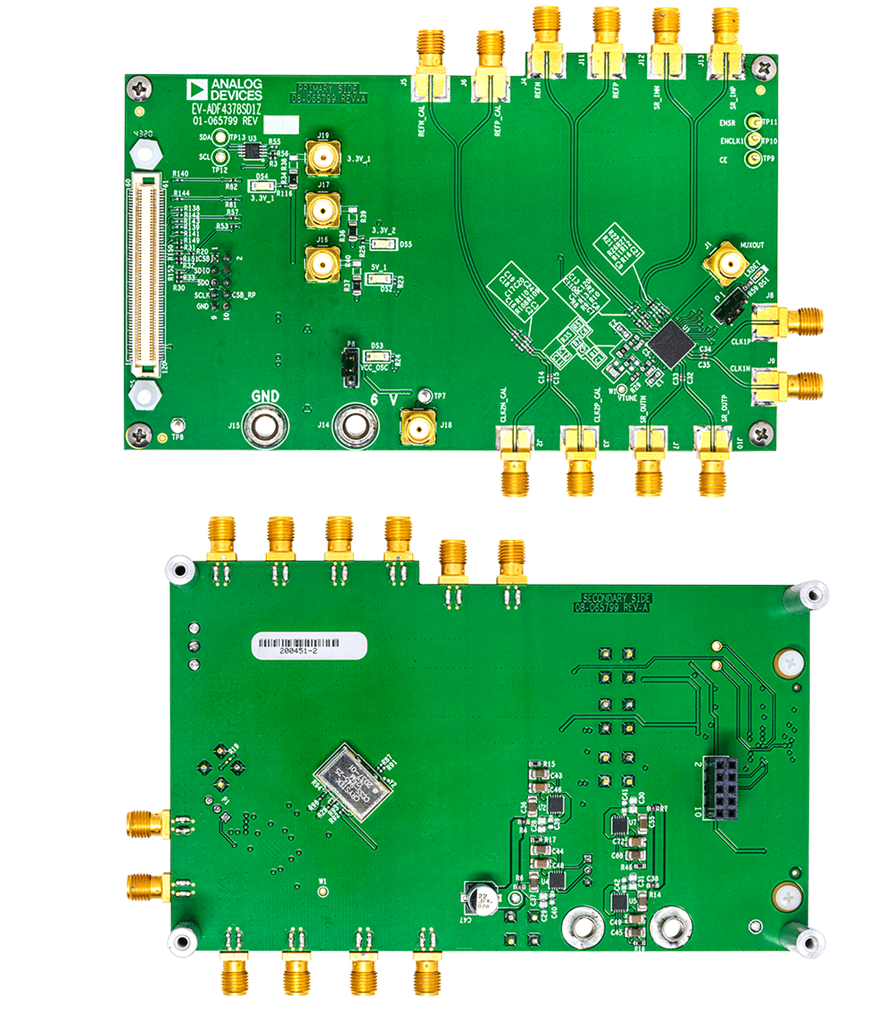

Analog Devices Inc. Kit d'évaluation EV-ADF4378SD1Z

Le kit d’évaluation EV-ADF4378SD1Z d'Analog Devices permet aux utilisateurs d’évaluer le synthétiseur de fréquence ADF4378 avec un oscillateur commandé en tension (VCO) intégré pour les boucles à verrouillage de phase (PLL). L'EV-ADF4378SD1Z comprend le synthétiseur de fréquence ADF4378 avec un VCO intégré, une interface USB, des connecteurs d’alimentation, des chemins d’étalonnage de délai de propagation, un oscillateur de référence embarqué et des connecteurs subminiatures de version A (SMA). Les sorties du kit sont couplées en CA avec des lignes de transmission de 50 Ω, idéales pour que les sorties pilotent des instruments d’impédance de 50 Ω. Le EV-ADF4378SD1Z nécessite une carte contrôleur SDP-S (non fournie avec le kit). Le SDP-S fournit une programmation logicielle de l'EV-ADF4378SD1Z ADI grâce au logiciel ACE.
