DISPLAY VISIONS Écrans TFT 1,5po EA TFT015-22AI
Les écrans TFT 1,5po EA TFT015-22AI sont des écrans quadratiques de petite taille de qualité supérieure qui offrent un angle de champ visuel complet avec une gestion de la stabilité des couleurs (AAC) sous tous les angles. L’AACS maintient la couleur stable lorsque l’angle de vision change.
Une luminosité d’affichage de plus de 1000 cd/m° (std) permet diverses applications dans le domaine industriel et médical, même en plein soleil. Les écrans EA TFT015-22AI de DISPLAY VISIONS prennent en charge de nombreux modes d’interface tels que l’interface RVB standard, ce qui est idéal même pour le contenu d’affichage qui change rapidement. L’interface SPI 4 fils est conçue pour les applications d’économie de broches et l’interface de bus de données 16 bits et 8 bits permet un accès parallèle à l’écran.
L'EA TFT015-22AITC comprend un écran tactile PCAP à liaison optique (OCA) et une interface I2C, ce qui facilite la lecture directe des coordonnées. Le connecteur unique pour l’interface d’affichage, l’alimentation pour le rétroéclairage et l’interface d’écran tactile permettent de gagner du temps en production et de l’espace sur la carte de circuit imprimé, avec un seul connecteur FPC nécessaire. Le montage CMS dispose d’un connecteur EA WF030-39S comme accessoire.
Caractéristiques
- Écran couleur TFT 1,5po
- 1100CD/M2 ou 1000CD/M2 sans/avec écran tactile
- 4 interfaces différentes sont disponibles :
- Interface RVB 18 bits
- Interface parallèle 8 bits
- Interface parallèle 16 bits
- Interface SPI
- Technologie AACS avec IPS pour un angle de champ de vision illimité
- 240 x 240 x 3 points, contrôleur LCD : ST7789V, CTP : ST1615
- Large plage de température (-20 °C à +70 °C)
- Tension d’alimentation de 3,3 V
- En option avec PCAP et contrôleur ST 1615 à liaison optique
Caractéristiques techniques
- Tension d’alimentation de -0,3 V à +4,6 V
- Tension d’entrée/sortie de signal logique de -0,3 V à +4,6 V
- Tension d’alimentation du pilote de -0,3 V à +30 V

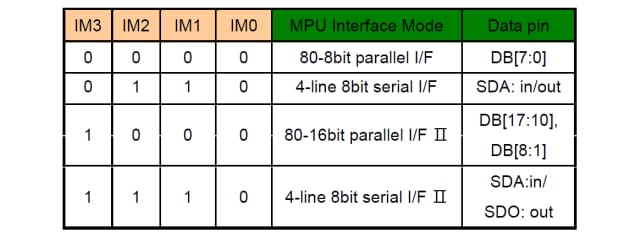

Tableau de sélection d’interface
Présentation générale
