Diodes Incorporated Extension d'E/S de bus I2C automobile PI4IOE5V6416Q
L'extension d'E/S de bus I2C automobile PI4IOE5V6416Q de Diodes Incorporated fournit une extension d'E/S à distance pour la plupart des familles de microcontrôleurs via l'interface de bus I2C. Cette extension 16 bits offre une solution simple lorsque des E/S supplémentaires sont nécessaires tout en minimisant les interconnexions, comme dans les applications mobiles alimentées par batterie pour l'interfaçage avec des capteurs, boutons, claviers et autres dispositifs d'interface homme-machine (IHM).
Le PI4IOE5V6416Q peut fonctionner de 1,65 V à 5,5 V du côté port GPIO et du côté SDA/SCL. Cette fonction permet au composant de s'interfacer avec les microprocesseurs et microcontrôleurs nouvelle génération du côté SDA/SCL, où les niveaux d'alimentation diminuent pour économiser l'énergie.
La conversion de niveau de tension bidirectionnelle dans le PI4IOE5V6416Q est fournie via VDD (bus I2C_). VDD (bus I2C_) doit être connecté au VDD des lignes SCL/SDA externes. Le niveau de tension sur le port GPIO du PI4IOE5V6416Q est déterminé par VDD(P).
À la mise sous tension, les E/S sont configurées en tant qu'entrées. Le système maître peut activer les E/S en tant qu'entrées ou sorties en écrivant sur les bits de direction d'E/S. Les données pour chaque entrée ou sortie sont conservées dans le registre d'entrée ou de sortie correspondant. Tous les registres peuvent être lus par le système principal.
Le PI4IOESV6416Q dispose d'une broche de sortie INT (interruption à drain ouvert) qui passe au niveau bas lorsque l'état d'entrée d'un port GPIO change par rapport à la valeur du registre par défaut à l'état d'entrée. Le dispositif dispose également d'une fonction de masquage d'interruption par laquelle l'utilisateur peut masquer l'interruption à partir d'un port GPIO individuel.
L'extenseur d'E/S PI4IOE5V6416Q de Diodes Incorporated est proposé en boîtier TSSOP-24 et est certifié AEC-Q100 (classe 2) pour une utilisation dans les applications automobiles.
Caractéristiques
- Certifié AEC-Q100 (classe 2), compatible PPAP et fabriqué dans des installations certifiées IATF 16949
- Tension d'alimentation de fonctionnement de 1,65 V à 5,5 V
- Courant d'entrée ±20 mA
- Courant de sortie de ±50 mA sur une broche E/S
- Courant d'alimentation de 160 mA via VDD(P)
- Courant d'alimentation à la terre de 200 mA
- Offre une conversion du niveau de tension bidirectionnelle et une extension GPIO entre :
- SCL/SDA 1,8 V, 2,5 V, 3,3 V et 5,0 V
- Port 1,8 V, 2,5 V, 3,3 V et 5,0 V
- Faible consommation en veille :
- 1,5 µA standard à VDD = 5,0 V
- 1,0 µA standard à VDD = 3,3 V
- Interface I2C-bus 400 kHz
- Conforme aux modes Fast et Standard du bus FC
- Étages de sortie va-et-vient et drain ouvert programmables
- Résistance de puissance de sortie et rappel vers le niveau haut/bas programmable
- Réinitialisation à la mise sous tension
- Sortie d'interruption active à drain ouvert BASSE
- Entrée de réinitialisation (reset) actif BAS
- Test de verrouillage (supérieur à 100 mA)
- Température de fonctionnement de -40 °C à +105 °C
- Température de stockage de -65 °C à +150 °C
- Température de jonction maximale : +125 °C
- HBM ESD (décharge électrostatique) de 2 kV
- Boîtier TSSOP-24 7,8 mm x 4,4 mm x 1,2 mm
- Sans plomb et conforme à la directive RoHS
Applications
- Info-divertissement
- Télématique
- Sécurité
- Smartphones
- Point de vente (PDV)
- Tablettes
Produits associés
Diodes Incorporated PI4IOE5V6416 16-bit I²C I/O Expanders
16-bit I2C-bus I/O Expander ideal for low-powered mobile applications.
Diodes Incorporated I/O Expanders
Provides up to 16-bits of GPIO expansion for I2C-bus/SMBus applications.

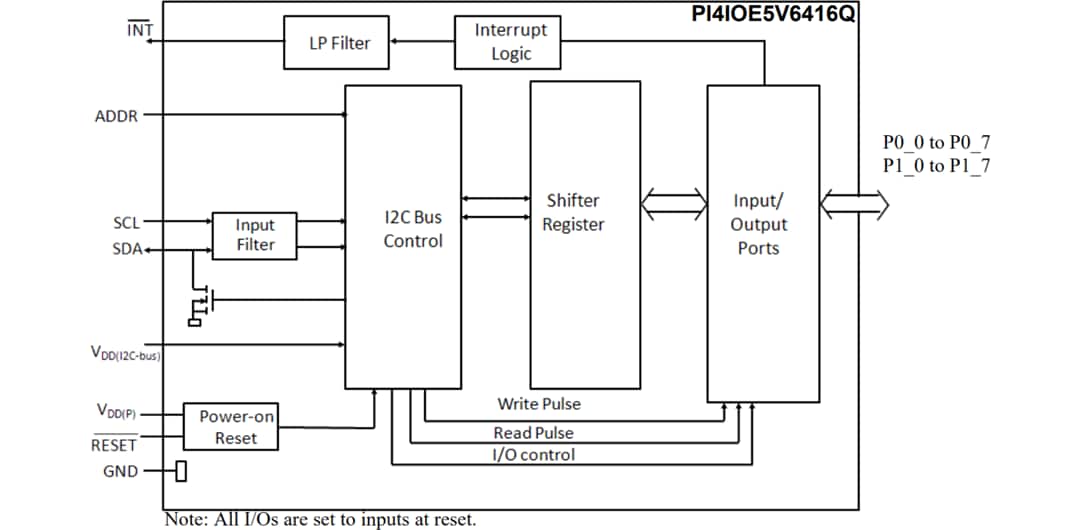

Schéma de principe
