Diodes Incorporated Commutateur MIPI à deux voies de données PI3WVR626
Le commutateur MIPI à deux voies de données PI3WVR626 de Diodes Incorporated est un commutateur unipolaire bidirectionnel (SPDT) à 6 canaux optimisé pour la commutation entre deux signaux MIPI à haut débit ou faible puissance. Ce commutateur MIPI est conçu pour la spécification MIPI et permet une connexion aux modules CSI/DSI et C-PHY/D-PHY. Le commutateur PI3WVR626 dispose d’un débit de données jusqu’à 2, 5 gé/min (gigaéchantillons par minute) C-PHY et d’une prise en charge du débit de données D-PHY de 3 Go/s, d’une bande passante standard de 4,5 GHz, d’une faible diaphonie et d’une tolérance ESD HBM de 2 kV. Ce commutateur est idéal pour une utilisation dans les téléphones cellulaires, les smartphones, les tablettes, les ordinateurs portables et les afficheurs.
Caractéristiques
- Commutateur à 3 voies 2:1 prenant en charge D-PHY et C-PHY
- Prise en charge des débits de données jusqu’à 2,5 Gé/min C-PHY et 3 Go/s D-PHY
- Bande passante standard de 4,5 GHz
- Faible diaphonie de -35 dB à 1,25 GHz
- Plage de tension d’entrée de 0 V à 1,3 V
- RON= 5 Ω LP standard et MIPI HS
- ∆RON= 0,2 Ω standard MIPI LP and HS
- RON _ FLAT = 0,1 Ω standard MIPI LP et HS
- ICC standard de 11 μA
- Décalage standard de 5 ps des transitions opposées de la même sortie
- Plage de fonctionnement de 1,5 V à 3,6 V VDD
- Tolérance ESD HBM de 2 kV
- Totalement sans plomb et conforme à la directive RoHS
- Sans halogènes ni antimoine
- Boîtier à 24 broches X1QFN (XEB) de 2,5 mm x 2,5 mm
Applications
- Téléphones mobiles
- Smartphones
- Tablettes
- Ordinateurs portables
- Affichages

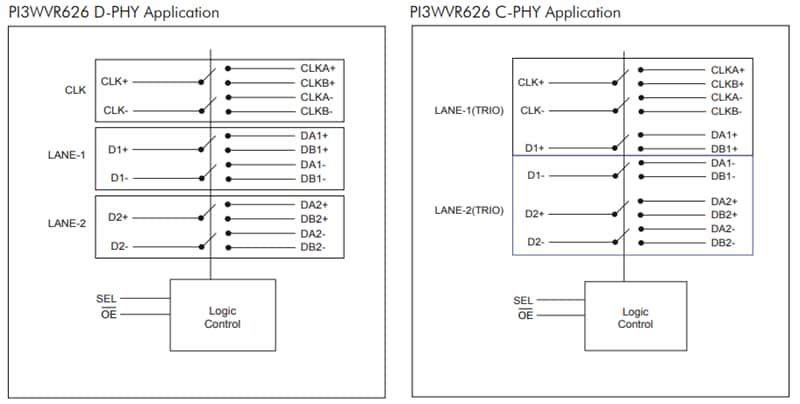

Schéma fonctionnel
Publié le: 2020-05-07
| Mis à jour le: 2024-07-31
