Diodes Incorporated Réadaptateurs D-PHY MIPI CSI-2/DSI MIPI PI2MEQX2505
Les réadaptateurs D-PHY MIPI CSI-2/DSI PI2MEQX2505 de Diodes Incorporated sont des réadaptateurs 2,5 Gbit/s à faible puissance et hautes performances quatre voies de réadaptateur MIPI D-PHY de données et d'horloge conçues pour le protocole MIPI D-PHY 1.2. Le PI2MEQX2505 fournit une égalisation programmable, une excursion de sortie et une pré-accentuation pour optimiser les performances sur divers supports physiques en réduisant les interférences entre symboles.
Les réadaptateurs PI2MEQX2505 de Diodes prennent en charge la norme MIPI D-PHY 1.2 avec des E/S de données CML différentielles de 100 Ω entre la source CSI-2 et le dissipateur, sur câble ou pour étendre les signaux sur d'autres chemins de données distants. De plus, les réadaptateurs permettent l'ajustement des broches sur l'égalisation du récepteur et la vitesse de front sur le temps de montée et de descente de l'émetteur.
Le PI2MEQX2505 est disponible en boîtier TQFN-28 conçu pour les applications mobiles. Il comprend un circuit de détection d'activité sur l'interface de liaison D-PHY qui peut transiter en mode basse consommation lorsqu'il est dans les états ULPS et LP.
Caractéristiques
- Conforme aux spécifications MIPI D-PHY 1.2
- Prend en charge 4 voies à 2,5 Gbit/s en D-PHY
- Prend en charge les états d'alimentation ULPS et LP et sous-mW en état d'arrêt
- Prend en charge le mode LP bidirectionnel MIPI DSI
- Égalisation du récepteur et débit périphérique de l'émetteur programmables et réglables par broche
- Niveaux d'oscillation et de pré-accentuation de sortie programmables
- Plage de température industrielle de –40°C à + 85°C
- Totalement sans plomb et conforme à la directive RoHS
- Composant « vert » sans halogènes ni antimoine
- Boîtier TQFN (ZH) à 28 contacts, 5,5 mm x 3,5 mm (sans plomb et vert)
Applications
- Ordinateur portable
- Coquille
- Tablettes
- Appareil photo

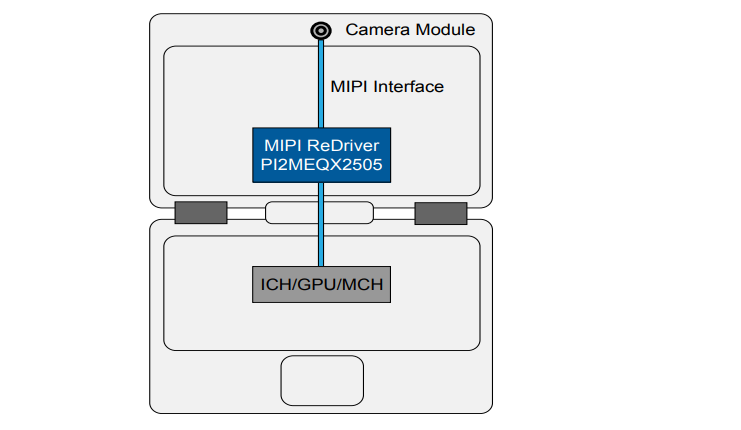

Réadaptateur MIPI en application NB

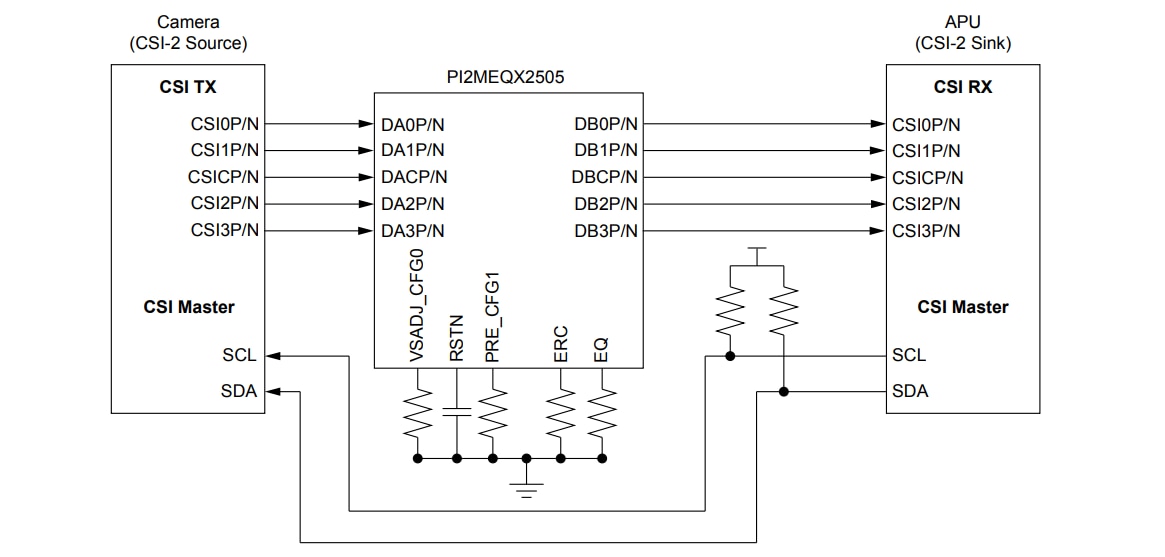

Schéma fonctionnel
Publié le: 2022-06-29
| Mis à jour le: 2022-10-13
