Diodes Incorporated Tampon de sortance différentiel PI6C4911502D

Le tampon de sortance différentiel PI6C4911502D de Diodes Incorporated est un composant haute performance conçu pour prendre en charge une fréquence pouvant atteindre 1,5 GHz. Ce composant intègre deux diviseurs avec des diviseurs de sortie configurables par l'utilisateur par sortie, ce qui confère une grande flexibilité aux utilisateurs. Ce tampon de sortance est idéal pour les systèmes qui ont besoin de signaux d'horloge abaisseurs vers de multiples destinations. Le tampon PI6C4911502D dispose de deux sorties LVPECL avec deux diviseurs individuels jusqu'à une fréquence de sortie de 1,5 GHz et une tension d'alimentation entrée-sortie séparée pour le décalage de niveau. Ce tampon de sortance fonctionne sur une plage de température de stockage de -55 °C à +150 °C, une température de jonction de 125 °C et un courant d'alimentation de 70 mA. Le tampon de sortance est utilisé dans des applications telles que les systèmes de mise en réseau, notamment les commutateurs et routeurs, l'informatique à haute fréquence basée sur le fond de panier et les plateformes de télécommunications.

Caractéristiques

  • 2 sorties LVPECL avec deux diviseurs individuels
  • Faible gigue de phase additive
    • Prend en charge les entrées LVPECL, LVDS, CML et HCSL
  • Tension d'alimentation entrée-sortie séparée pour le décalage de niveau
  • Prise en charge de température industrielle
  • Totalement sans plomb et conforme à la directive RoHS
  • Composant « vert » sans halogène ni antimoine
  • Emballage (sans plomb et vert) :
    • Boîtier TQFN (ZH) à 16 broches

Caractéristiques techniques

  • Température de stockage de -55 °C à + 150 °C
  • Température de jonction : 125 °C
  • Fréquence de sortie jusqu'à 1,5 GHz
  • Courant d'alimentation de 70 mA
  • Plage de potentiel d'alimentation à la terre de -0,5 V à 4,6 V (VDD, VDDO)
  • Plage de température de fonctionnement ambiante de -40 °C à +85 °C
  • Plage de tension d'alimentation du cœur de 2,375 V à 3,465 V

Applications

  • Systèmes de mise en réseau, notamment les commutateurs et les routeurs
  • Plateformes informatiques et télécoms basées sur fond de panier haute fréquence

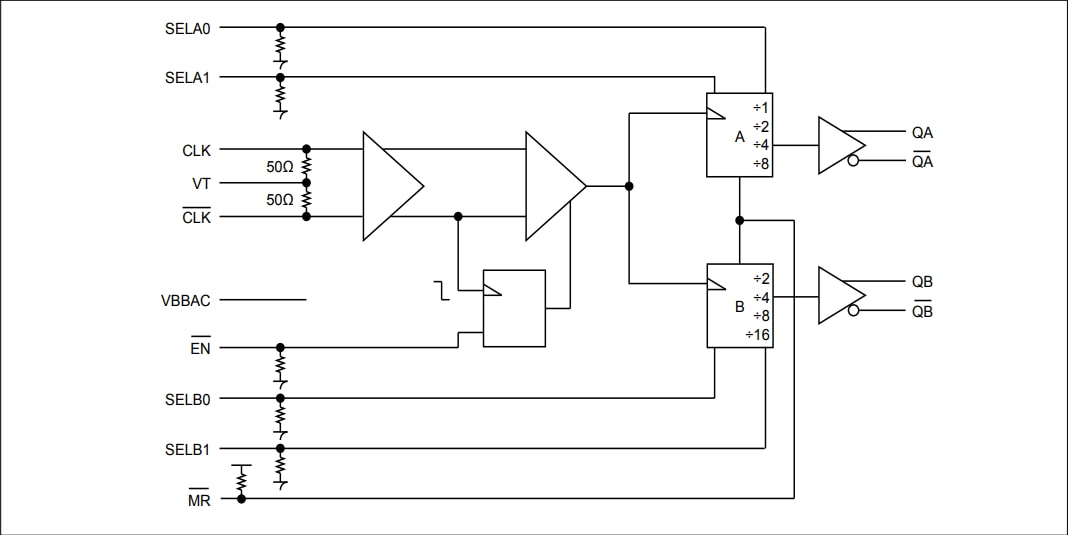

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Tampon de sortance différentiel PI6C4911502D
Publié le: 2022-04-18 | Mis à jour le: 2022-07-05
