Diodes Incorporated Commutateur d'alimentation côté haut IntelliFET® ZXMS81045SP
Le commutateur d'alimentation côté haut IntelliFET® ZXMS81045SP de Diodes Incorporated combine des fonctions de protection et de diagnostic dans un boîtier de dissipateur thermique exposé SO-8EP (type E). Le ZXMS81045SP offre un MOSFET de puissance vertical monolithique à canal N avec des capteurs de température et de courant intégrés avec une alimentation de grille pompée en charge. Il dispose d'un faible courant de repos à l'état bloqué. Le commutateur est activé par un pilote de niveau logique actif élevé de 3,3 V et 5 V vers les entrées.
Le ZXMS81045SP de Diodes Inc dispose d'une sortie de détection de courant de diagnostic proportionnelle au courant de charge et d'un signal de défaillance de diagnostic défini en cas de fonctionnement en surcharge, de surchauffe, de court-circuit ou de conditions de charge ouverte.
Caractéristiques
- Fonctions de protection
- Protection contre batterie inverse à l'aide de composants externes
- Limitation de courant dépendant de la tension
- Protection contre la surchauffe avec redémarrage automatique
- Protection contre les surtensions, y compris la perte de charge
- Protection stable contre les sous-tensions
- Protection DES
- Protection contre la perte de terre à l'aide de composants externes
- Protection améliorée contre les courts-circuits
- Signal de défaut défini en cas de surcharge, de surchauffe ou de court-circuit
- Fonctions de diagnostic
- Sortie de détection de courant de charge proportionnel
- Régulation de chute de tension linéaire pour maintenir la précision de détection même à des courants de charge très faibles
- Activé par une entrée logique
- Température et dépendance de courant définies
- Détection de charge ouverte
- Utilisation de détection de courant de charge à l'état passant
- Détection de tension de sortie à l'état bloqué
- Sortie de détection de courant de charge proportionnel
Applications
- Commutation côté haut avec rétroaction de diagnostic pour :
- Charges mises à la terre 12 V
- Charges résistives, inductives et capacitives
- Adapté aux charges de courant d'appel élevées
- Lampes incandescentes (P27W/P21W), moteurs, etc.
- Remplacement compact à faible puissance pour :
- Relais, fusibles et circuits discrets
Caractéristiques techniques
- Tension de fonctionnement de 5 V à 28 V
- Tension d'alimentation maximale de 41 V
- Résistance maximale à l'état passant de 90 mΩ, TJ = +150 °C
- Courant de charge nominal de 4 A
- Rapport de détection de courant standard de 1 200
- Limitation de courant minimale de 25 A
- Courant de veille maximal de 0,5 µA, TJ = +25 °C

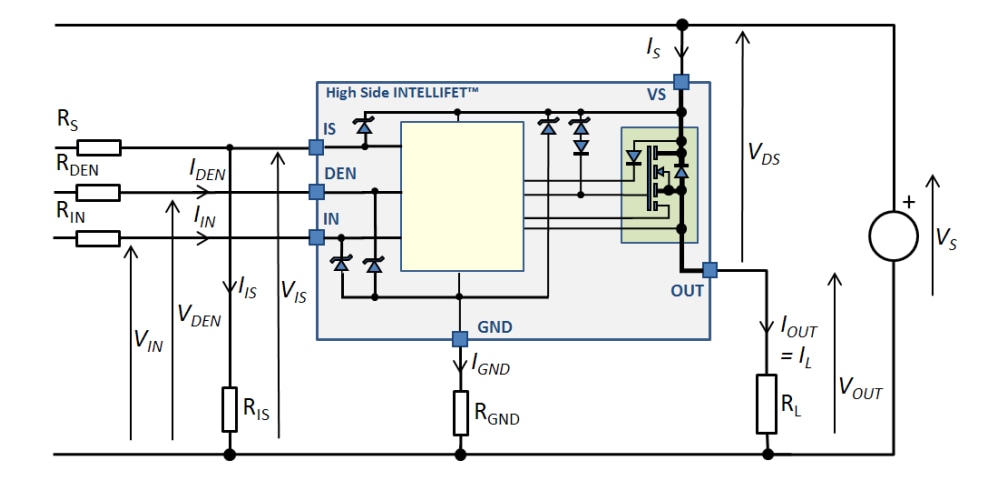

Circuit d'application standard

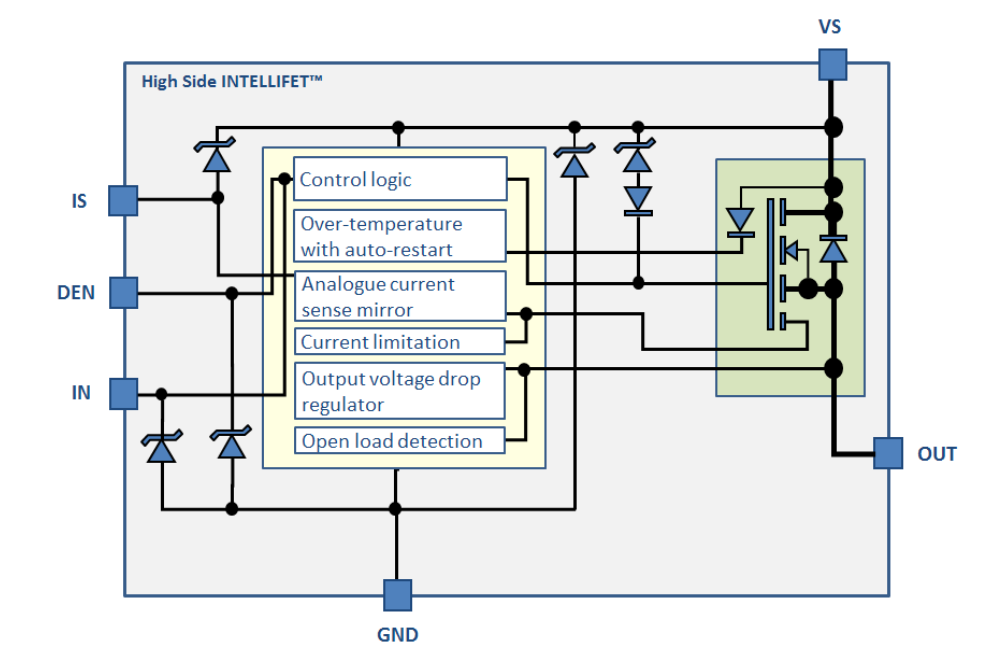

Schéma fonctionnel
