Diodes Incorporated Matrices DMOS ULN62003A
Les matrices DMOS ULN62003A de Diodes Incorporated sont des matrices de transistors à courant élevé et haute tension, y compris sept dispositifs à drain ouvert, avec toutes les sources connectées à une terre commune. Les transistors 500 mA fournissent une diode de limitation, chacun permettant une protection pour piloter des charges inductives. La construction de sortie DMOS dispose d'une résistance en marche plus faible que les composants bipolaires communs réduisant la dissipation de puissance. Cela permet également au concepteur de plus de flexibilité pour contrôler des dispositifs supplémentaires et maintenir la température de puce souhaitée.
Les matrices DMOS ULN62003A de Diodes peuvent piloter plusieurs types de charge tels que les solénoïdes, les relais, les moteurs CC, les écrans LED, les lampes à filament, les têtes d'impression thermiques et les tampons à haute puissance. L'ULN62003A est broché par opposition à la simplification de la disposition de la carte et remplace directement de nombreux pilotes périphériques courants.
L'ULN62003A est logé dans un boîtier SO-16 (SO-16) à 16 broches, à faible encombrement et aux normes de l'industrie.
Caractéristiques
- Courant de drain nominal 500 mA (sortie simple)
- Sorties haute tension de 50 V
- Diodes à pince de sortie
- Entrées compatibles avec les types logiques populaires
- Applications : pilotes de relais
- Totalement sans plomb et conforme à la directive RoHS
- Composant « vert » sans halogènes ni antimoine
Applications
- Électroménager
- Climatiseurs de fenêtre
- Lave-linge et sèche-linge
- Micro-ondes/gazinières/fours
- Automatisation industrielle et agricole
- Systèmes CVC industriels et domestiques
- Pilotes de moteur pas-à-pas
- Têtes d'impression thermiques

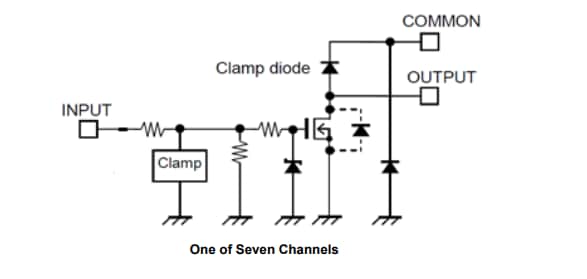

Diagramme fonctionnel

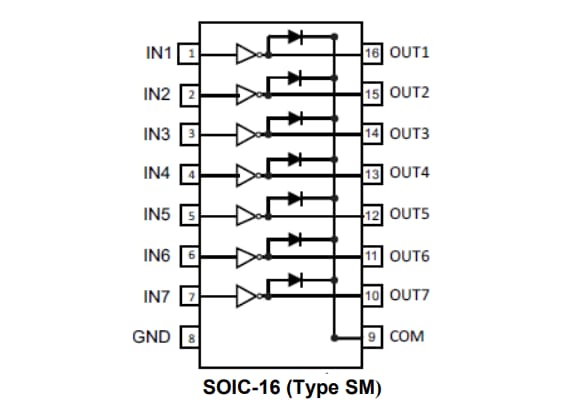

Affectation des broches

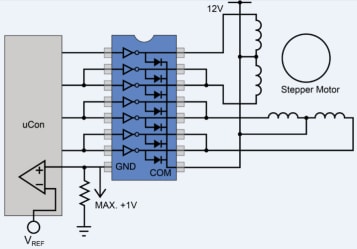

Application standard

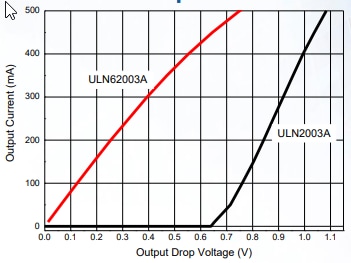

Comparaison de chute de tension de sortie
Publié le: 2022-06-28
| Mis à jour le: 2022-07-27
