Diodes Incorporated Multiplexeur à double canal 2:1 à largeur de bande élevée PSMUX136
Le multiplexeur à double canal 2:1 à largeur de bande élevée PSMUX136 de Diodes Incorporated utilise des signaux haut débit avec une largeur de bande de 5,5 GHz. Le commutateur multiplexeur/démultiplexeur à canal différentiel 2-pour-1 offre une excellente intégrité du signal et une ouverture de schéma visuel. Le multiplexeur/ démultiplexeur PSMUX136 de Diodes présente une large plage de tension d'entrée de 0 à 3,6 V et une consommation de faible puissance de 35 µA. Le composant est idéal pour les smartphones, les tablettes, les notebooks et les PC.
Caractéristiques
- mux/demux 2:1 bidirectionnel différentiel
- Large plage de tension d'entrée de 0 à 3,6 V
- Caractéristiques de commutation haute performance :
- Largeur de bande (-3 dB) : 5,5 GHz (accès au port A) ; 5,3 GHz (accès au port B)
- RON (standard) : 4,6 Ω (Port A) ; 5,7 Ω (Port B)
- CON (standard) : 1,5 pF à 240 MHz
- Faible retard de propagation de 0,1 ns standard
- Faible isolation hors tension de - 34 dB à 240 MHz
- Faible diaphonie de - 37 dB à 240 MHz
- Consommation de faible puissance de 35 µA standard
- Large tension d'alimentation de 1,8 V à 5,5 V
- Prend en charge la logique 1,8 V sur les broches de contrôle
- Large plage de température de - 40 °C à + 125 °C
- Totalement sans plomb et conforme à la directive RoHS
- Composant « vert » sans halogène ni antimoine
- Boîtier UQFN (ZUA à 10 contacts 1,5 mm x 2 mm x 0,5 mm (H) x pas de 0,6 mm
Applications
- Smartphones
- Tablettes
- Ordinateurs portables
- Ordinateurs fixes
- Dispositifs de mise en réseau
Ressources supplémentaires

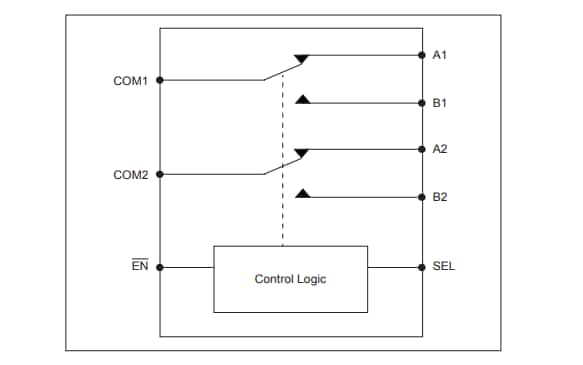

Schéma fonctionnel

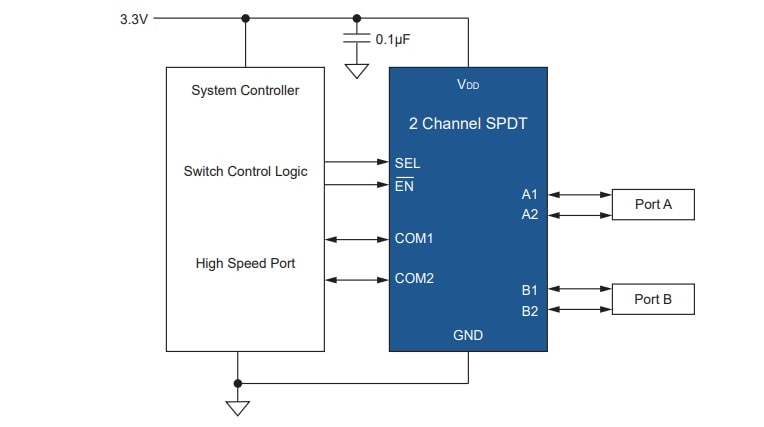

Schéma d'application standard
