Diodes Incorporated ReDriver™ (réadaptateur) linéaire de multiplexeur actif 1-à-2 PI3DPX8112 - Diodes Inc. | Mouser
Le ReDriver™ linéaire de multiplexeur actif 1-à-2 PI3DPX8112 de Diodes Incorporated est une liaison DisplayPort à 4 voies avec des débits de données pouvant atteindre 13,5 Gbit/s pour les normes DP2.0 (UHBR13.5, UHBR10), DP1.4 (HBR3), DP1.2 (HBR2), DP1.1 (HBR1) et DP1.0 (RBR). Les commandes de gain maximum de l'égaliseur sont de +15 dB (DP2.0@6.75GHz) et +8,5 dB (DP1.4@4.05GHz) pour compenser la perte d'insertion le long de la connexion du canal.
La conception linéaire non bloquante du réadaptateur PI3DPX8112 de Diodes Incorporated garantit que les signaux différentiels acheminant les formes d'onde d'égalisation de pré-déclenchement et de désaccentuation soient transmis du côté source au côté récepteur avec DFE. Elle permet d'optimiser l'ajustement global de la liaison des canaux effectué par l'émetteur et le récepteur du système. Les égaliseurs CTLE sont implémentés aux entrées du réadaptateur pour réduire les gigues ISI et compenser la perte de canal. Les réglages de gain plat et de linéarité programmables prennent en charge l'ouverture du schéma de l'œil.
Avec la conception de contrôle logique combinatoire, les utilisateurs peuvent utiliser la méthode de fixation à broches pour sélectionner différents gains d'égalisation, des gains plats et une linéarité d'oscillation de sortie pour un réglage de conception flexible.
Caractéristiques
- Configuration de multiplexeur actif 1-à-2 pour un fonctionnement DisplayPort 4 voies
- Prise en charge du débit de données jusqu'à 13,5 Gbit/s pour couvrir les vitesses DP2.0 de 13,5 Gbit/s (UHBR13.5) et DP1.4 de 8,1 Gbit/s
- Contrôle des broches à quatre niveaux via une table logique combinatoire pour la sélection de la valeur de gain de l'égaliseur
- Contrôle des broches à quatre niveaux pour sélection de linéarité d'oscillation de sortie et de gain plat
- Détection de signal d'entrée pour mode d'économie d'énergie automatique
- Alimentation unique 3,3 V +/-0,3 V
- Supporte les températures industrielles de -40 °C à +85 °C
- Sans plomb et conforme à la directive RoHS
- Composant « vert » sans halogène ni antimoine
Applications
- Poste de travail mobile
- Ordinateur portable de jeu
- Station d'accueil, KVM et périphériques PC
- Écrans d'affichage
- Informatique industrielle
- Système embarqué

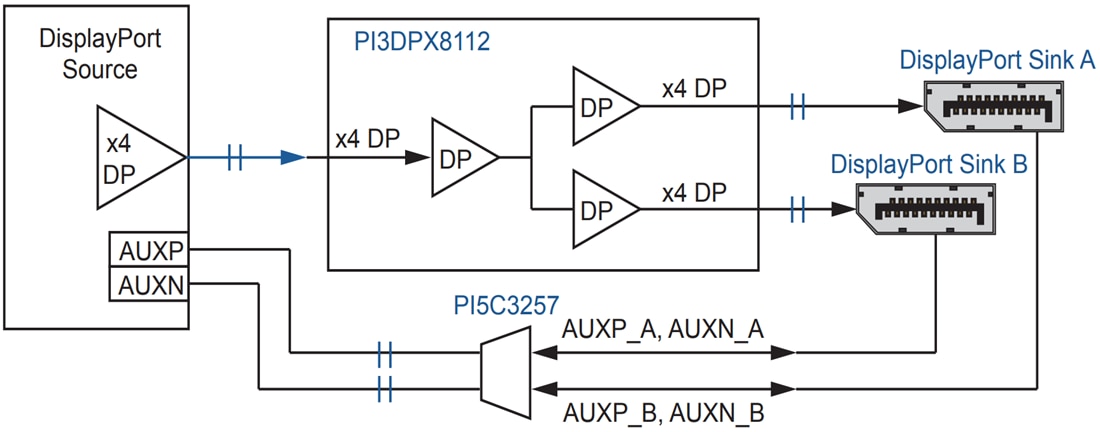

Applications système
