Diodes Incorporated CI NanoSwitch™ de multiplexeur PI3CH325x
Les CI NanoSwitch™ de multiplexeur PI3CH325x de Diodes Incorporated sont des multiplexeurs/démultiplexeurs à 2 ou 4 canaux avec des sorties à 3 états. Le commutateur PI3CH325x ne fournit aucun bruit de rebond supplémentaire à la terre ou retard de propagation. Le PI3CH325x de Diodes Incorporated est idéal pour la commutation de signaux à largeur de bande élevée (500 MHz).
Caractéristiques
- Retard de propagation quasi-nul
- Les commutateurs de 4 Ω connectent les entrées aux sorties
- Largeur de bande de passage de signal élevée (500 MHz)
- Au-delà de la commutation rail à rail
- Commutation de 0 à 5 V avec une alimentation électrique de 3,3 V
- Commutation de 0 à 3,3 V avec une alimentation électrique de 2,5 V
- Commutation de 0 à 2,5 V avec une alimentation électrique de 1,8 V
- E/S 5 V tolérantes avec alimentation en état OFF et ON
- Exploitation avec une tension d'alimentation de 1,8 V, 2,5 V et 3,3 V
- Possibilité d'insertion à chaud
- Température de fonctionnement industrielle de -40 °C à +85 °C
- Protection DES de 8 kV (modèle du corps humain)
- Performance de verrouillage >200 mA selon JESD17
- Totalement sans plomb et conforme à la directive RoHS
- Composant « vert » sans halogène ni antimoine
- Emballage (disponible sans Pb et écologique) :
- Boîtier en plastique TSSOP (L) à 16 broches, large de 173 mil
- QSOP en plastique à 16 broches, large de 150 mil (Q)
- UFQN à 16 broches de 1,8 x 2,6 mm, UQFN (ZTA)
Caractéristiques techniques
- Température de stockage de -65 °C à +150 °C
- Température ambiante avec alimentation appliquée de -40 °C à +85 °C
- Tension d'alimentation à la terre potentielle de 0,5 V à +4,6 V
- Tension d'entrée CC de 0,5 V à +6,0 V
- Courant de sortie CC de 64 mA
- Dissipation d'énergie de 035 W
- DES (toutes les broches) de 8 KV (HBM) et 1 KV (CDM)
Fiches techniques

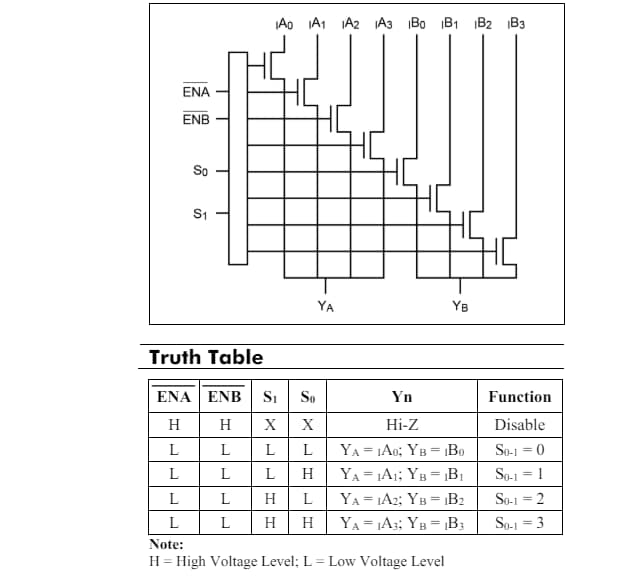

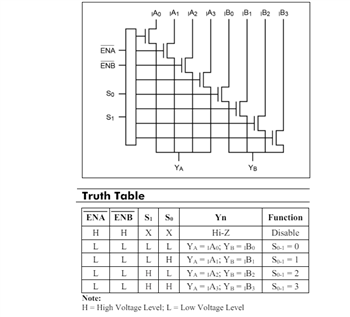

Schémas fonctionnels
