Diodes Incorporated Réadaptateur PI2MEQX2503 D-PHY CSI-2/DSI
Le réadaptateur D-PHY PI2MEQX2503 CSI-2/DSI de Diodes Incorporated offre deux voies et un réadaptateur MIPI D-PHY d’horloge avec régénération de la signalisation D-PHY. Le PI2MEQX2503 est conforme à la norme MIPI D-PHY1.2 et peut être utilisé dans une application MIPI CSI-2 ou MIPI DSI à des débits de données pouvant atteindre 2,5 Gb/s en D-PHY. Le composant compense les pertes liées au circuit imprimé, au connecteur, au câble et à la commutation en permettant les performances électriques optimales d’une source CSI2/DSI à un dissipateur.
Les entrées du réadaptateur PI2MEQX2503 de Diodes Inc disposent d’égaliseurs configurables. L’amplitude et le temps de montée de la tension de sortie du PI2MEQX2503 peuvent être ajustées en changeant l’état de la broche. Le dispositif est optimisé pour les applications mobiles et intègre un circuit de détection d’activité sur l’interface de liaison D-PHY qui peut passer en mode à faible puissance lorsqu’il est en état ULPS et LP.
Le PI2MEQX2503 fonctionne sur une plage de température industrielle de -40 °C à +85 °C.
Caractéristiques
- Conforme aux spécifications MIPI D-PHY1.2
- Permet des solutions de câblage économiques
- Prend en charge 2 voies à 2,5 Gb/s en D-PHY
- Puissance inférieure au mW en état d’arrêt
- Prend en charge le mode LP bidirectionnel MIPI DSI
- Prend en charge les états de puissance ULPS et LP
- Oscillation de tension de sortie réglable
- Niveaux de pré-accentuation TX sélectionnables
- EQ Rx réglable pour compenser la perte d’insertion
- Contrôle du temps de montée configurable
- Compensation dynamique des données
- Protection contre les DES HBM à 2 kV
- Plage de température industrielle de -40 °C à +85 °C
- Disponible en alimentation unique 1,8 V
- Entièrement sans plomb et conforme à la directive RoHS
- Dispositif vert sans halogènes ni antimoine
- Boîtier X1QFN (XEA) (24 broches)
Applications
- Micro-ordinateurs
- Clamshells
- Tablettes
- Appareils photo/caméras

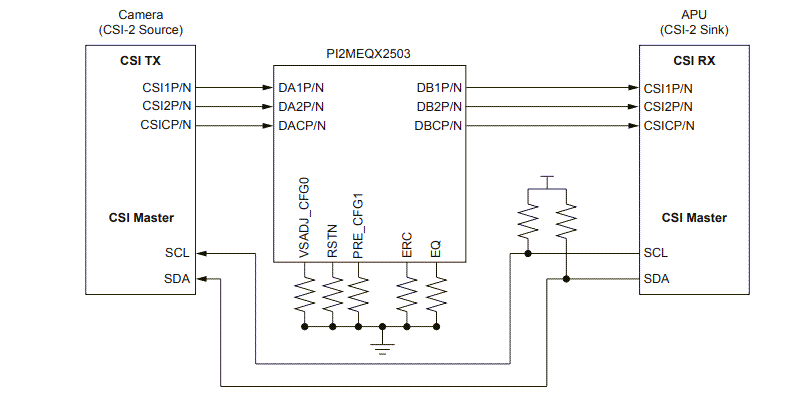

Schéma fonctionnel

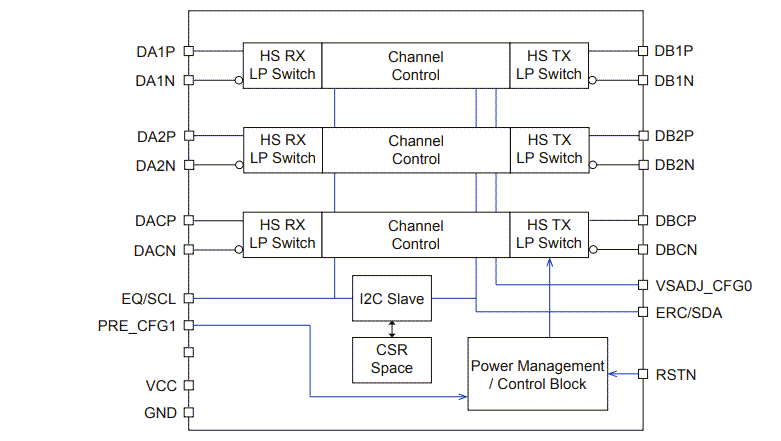

Schéma fonctionnel
