Diodes Incorporated Amplificateur audio stéréo de classe D 12 W PAM8965
L'amplificateur audio stéréo de classe D de 12 W PAM8965 de Diodes Incorporated est un amplificateur de puissance à haut rendement avec un convertisseur Boost synchrone intégré. Cet amplificateur de puissance peut piloter deux canaux de 12 W chacun dans des haut-parleurs de 4 Ω.L'amplificateur PAM8965 intégré peut atteindre un rendement du système de 92 % à VBAT de 7,4 V. Ce composant consomme un faible courant de veille de 10 mA à VBAT=7,4 V et un très faible courant d'arrêt de 0,7 µA. L'amplificateur audio PAM8965 dispose d'une protection CC pour les haut-parleurs et d'une récupération automatique pour la protection contre les courts-circuits et l'arrêt thermique. Les applications standard incluent l'électronique portable, les haut-parleurs Bluetooth, les haut-parleurs sans fil, les instruments de musique, le pilote d'actionneur piézoélectrique de haute capacité, les PDA, le GPS, les rétroactions actives 3D de réalité virtuelle et les machines de jeu.
Caractéristiques
- Fonctionne à partir d'une alimentation de 2,8 V à 5 V
- 2 x 12 W (10 % THD+N) en charge de 4 Ω avec VBAT = 7,4 V (2SxP)
- 2 x 8 W (10 % THD+N) en charge de 6 Ω avec VBAT = 3,7 V (1SxP)
- Le contrôle de gain automatique répond à :
- Repli thermique
- Limite de puissance sans écrêtage
- Broche GAIN
- Gain réglable de l'extérieur de 6 dB à 26 dB par pas de 0,5 dB
- Efficacité globale du système exceptionnellement élevée de 92 % à VBAT = 7,4 V
- IQ très faible de 10 mA à VBAT = 7,4 V pour Boost + stéréo
- Courant d'arrêt très faible de 0,7 μA
- Protection CC pour le haut-parleur
- Récupération automatique en cas de protection contre les courts-circuits et d'arrêt thermique
- Broches de rétroaction audio externes
- Sans plomb et conforme à la directive RoHS
- Sans halogène ni antimoine. Composant « vert »
Applications
- Électronique portative
- Haut-parleurs Bluetooth
- Enceintes sans fil
- Entraînement d'actionneur piézo à haute capacité
- Instruments de musique
- Feedback actif 3D en réalité virtuelle
- PDA et GPS
- Machines de jeux

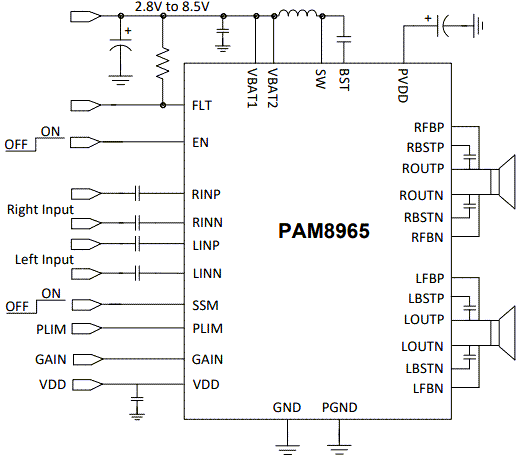

Circuit d'application standard

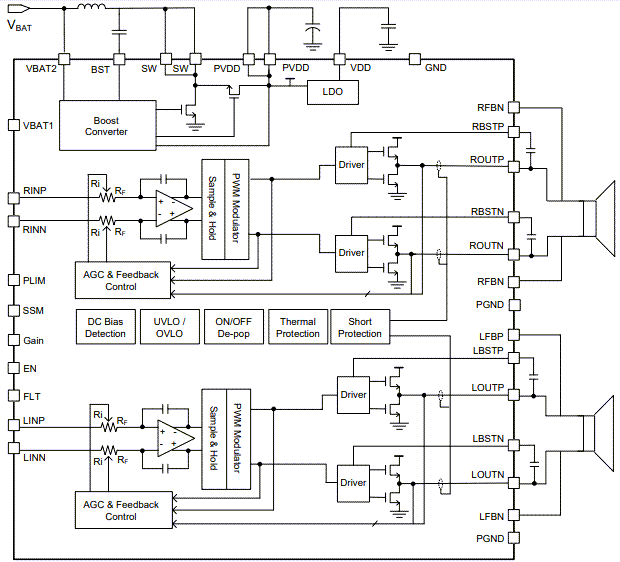

Schéma fonctionnel
Kit d’évaluation
