Diodes Incorporated Pilotes de sirène piézo PAM8906
Les pilotes de sirène piézo PAM8906 de Diodes Incorporated offrent un convertisseur élévateur intégré capable de piloter une sirène piézo avec une sortie pouvant atteindre 36 VPP. Le PAM8906 intègre un convertisseur élévateur pour permettre une solution optimisée avec un niveau de pression acoustique (SPL) plus élevé pour un son de sortie plus fort et un courant de repos plus faible, ainsi qu'une fonction d'activation/désactivation automatique pour une autonomie de batterie prolongée. Ce dispositif est idéal pour les sirènes piézoélectriques alimentées par batterie ou pour les applications liées aux alarmes.
En mettant en œuvre la technologie unique de pilote de sirène piézo, combinée au convertisseur élévateur intégré, le PAM8906 fournit un petit courant d'appel et une faible EMI tout en offrant un haut rendement du système. Le convertisseur élévateur intégré commuté à une fréquence fixe de 1,8 MHz et peut donc fonctionner avec un petit inducteur de 0,47 µH. Le PAM8906 fournit des options de tension de sortie (VOUT) de 10 V, 12 V et 18 V.
Les pilotes PAM8906 de Diodes Inc fonctionnent avec une entrée MLI externe ou en mode auto-excitation (seuls 10 V et 12 V sont pris en charge dans ce mode) pour diverses applications de sirène piézo. Ces composants disposent également d'une protection contre coupure thermique, la surintensité, la surtension et le verrouillage en sous-tension pour assurer un fonctionnement sûr du système.
Le PAM8906 est logé dans un boîtier MSOP-10 pour une empreinte de circuit imprimé plus réduite et un rendement SMT plus élevé.
Caractéristiques
- Plage de tension d'alimentation de 2,1 V à 5,5 V
- Convertisseur élévateur interrelié avec VOUT = 10 V, 12 V ou 18 V
- Contrôle de veille et de réveil automatique
- Prend en charge une entrée MLI externe ou un mode d'auto-excitation
- Faible courant de fonctionnement, avec un courant d'arrêt < 1 μA
- Pilote haute vitesse conçu avec une activation/désactivation très courte
- Sortie à haute impédance en mode arrêt
- Disponible en boîtier MSOP-10 à encombrement réduit
- Entièrement sans plomb et conforme à la directive RoHS
- Dispositif « vert » sans halogène ni antimoine
Applications
- Alarmes de fumée/gaz/eau ou alarmes de sécurité industrielle
- Humidificateurs d'air ou applications de pilotes piézoélectriques liées aux ultrasons
- Appareils de sécurité, appareils électroménagers
- Retours tactiles

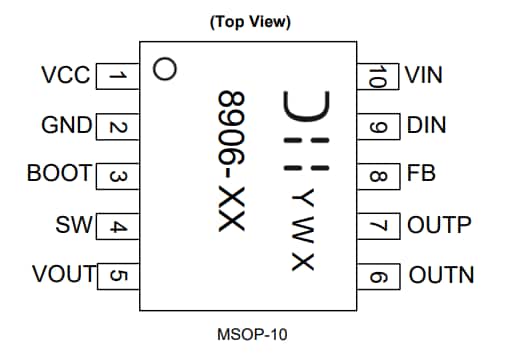

Affectations des broches

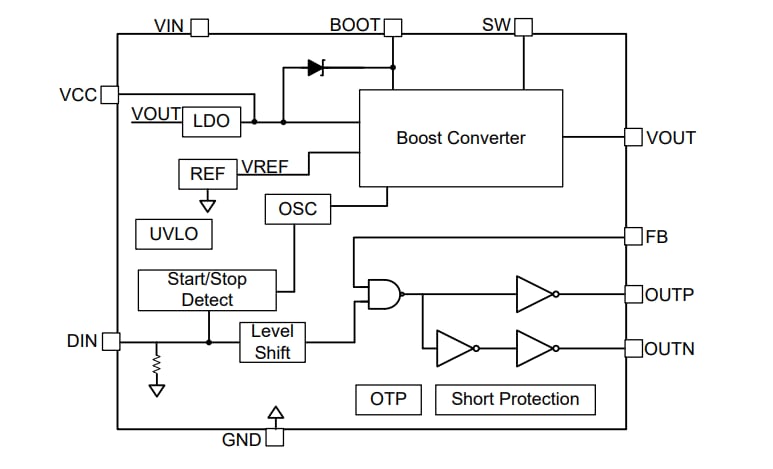

Schéma fonctionnel
