Diodes Incorporated Convertisseurs de niveau LSF0204x

Les convertisseurs de niveau LSF0204x de Diodes Incorporated sont des convertisseurs de niveau multi-tension bidirectionnels à 4 canaux avec des résistances pull-up externes pour définir les courants de commande dans les applications push-pull et à drain ouvert. Ces dispositifs sont des convertisseurs de niveau universel avec un port A fonctionnant de 0,8 V à 4,5 V (Vref_A) et un port B de 1,8 V à 5,5 V (Vref_B). Les convertisseurs de niveau LSF0204x sont activés à l'aide de la broche EN. Lorsque la broche EN est en position HAUTE, le commutateur du convertisseur est allumé et lorsque la broche est en position BASSE, le commutateur est éteint.

Les convertisseurs de niveau LSF0204x disposent d'un courant de canal continu de 128 mA, d'une plage de tension de référence d'alimentation de -0,5 V à 6 V et d'un courant à limitation d'entrée de -50 mA (V IO) Ces convertisseurs de niveau sont utilisés dans les systèmes d'aide à la conduite (ADAS), les systèmes de gestion de batterie des véhicules électriques/hybrides, les infrastructures de télécommunications et les interfaces PMBus™, SMBus™ et I2C.

Caractéristiques

  • Résistances pull-up externes pour le réglage des courants de traction dans les applications push-pull et à drain ouvert
  • Conversion vers le haut et vers le bas :
    • ≤100 MHz ; CL=15 pF et 30 pF
    • ≤ 50MHz ; CL=50 pF
  • Conversion bidirectionnelle du niveau de tension entre :
    • 0,8 V et 1,8 V, 2,5 V, 3,3 V, et 5 V
    • 1,2 V et 1,8 V, 2,5 V, 3,3 V, et 5 V
    • 1,8 V et 2,5 V, 3,3 V, et 5 V
    • 2,5 V et 3,3 V et 5 V
    • 3,3 V et 5 V
  • Protection DE supérieure à JESD 22 :
    • 2 000 V HBM (A114)
    • 1 000 V CDM (C101)
  • Verrouillage supérieur à 100 mA par JESD 17
  • Norme AEC-Q100 classe 1 (LSF0204Q) spécifiée dans la plage de température de -40 °C à 125 °C

Applications

  • Broches GPIO, MDIO, SDIO, SVID, et UART
  • PMBus™, SMBus™, I2C et autres interfaces
  • LSF0204 :
    • Infrastructures de télécommunications
    • Industrie
    • Informatique haute performance
    • PC, réseaux et ordinateurs portables
    • Smartphones
    • Tablettes
  • LSF0204Q :
    • Groupes d'info-divertissement numériques
    • Systèmes d'aide à la conduite automobile (ADAS)
    • Vision de l'informatique de véhicule à haute performance
    • Systèmes de gestion de batterie HEV/EV

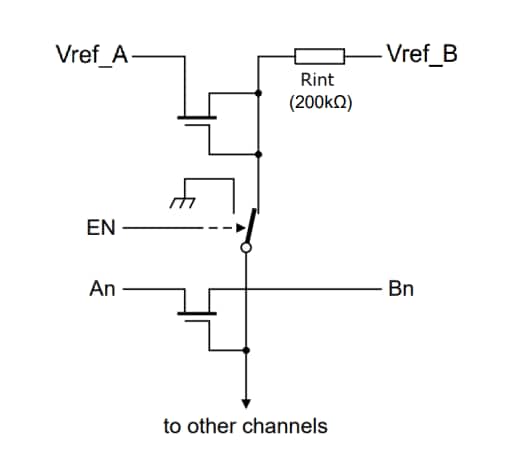

Schéma de principe

Diodes Incorporated Convertisseurs de niveau LSF0204x

Fiches techniques

Publié le: 2024-06-11 | Mis à jour le: 2024-07-29
