Diodes Incorporated Contrôleur de protocole USB PD 3.1 amélioré AP43771H
Le contrôleur de protocole USB PD 3.1 amélioré AP43771H de Diodes Incorporated est un contrôleur d’alimentation (PD) USB de Type C™ hautement intégré destiné aux applications d’adaptateur/chargeur USB de Type C. Le dispositif prend en charge la spécification d’alimentation USB rév. 3.1 V1.6 Plage de puissance étendue (EPR) 28 V, dont la capacité AVS de 100 mV/pas. L'AP43771H est une partie de mise à niveau broche-à-broche du AP43771V [W-DFN3030-14 (type A1)]. Les améliorations de l'AP43771H par rapport au AP43771V comprennent une amélioration du rendement avec une option Rsense 5 mΩ et une taille de SRAM 1,5 KB élargie. Par ailleurs, l'AP43771H met en œuvre une protection contre les courts-circuits de surtension vers VBUS CC1/CC2 jusqu’à 34 V. Pour répondre aux exigences de tension de sortie et de puissance plus élevées, l'AP43771H prend en charge une sortie VBUS PD3.1 jusqu’à 28 V avec une capacité AVS (100 mV/pas).
Caractéristiques
- Mise à niveau broche-à-broche vers le AP43771V
- Compatible avec USB PD Rév. 3.1 V1.6 (TID = 9275)
- OTP de 16 Ko et SRAM de 1,5 Ko pour prendre en charge le cryptage logiciel
- OTP pour le microprogramme principal et MTP pour la configuration du système
- Régulateur intégré pour contrôle de tension constante (CV) ou de courant constant (CC)
- Options 5 mΩ ou 10 mΩ de résistance de détection de courant
- Prend en charge les modes SCP/OTP/OVP/UVP avec redémarrage automatique
- Protection contre les courts-circuits des broches vers VBUS CC1/CC2 (jusqu’à 34 V)
- Prise en charge du mode économie d'énergie
- Prend en charge la détection de câble e-marker
- Boîtier W-DFN3030-14 (type A1)
- Niveau de sensibilité à l'humidité (MSL) 1 selon J-STD-020
- Entièrement sans plomb et conforme à la directive RoHS
- Dispositif vert sans halogènes ni antimoine
Caractéristiques techniques
- Plage de tension d’alimentation allant de 3,3 V à 34 V
- Plage de tension de démarrage allant de 2,5 V à 3,2 V
- Plage de tension de fonctionnement minimale allant de 2,4 V à 3 V
- Courant d’alimentation de fonctionnement de 6 mA maximum, 3,3 mA standard
- Résistances thermiques maximum
- Jonction à température ambiante 54 °C/W
- Jonction à boîtier 34 °C/W
- DES maximale
- Plage Modèles corps humain (HBM) maximum allant de 2 kV à 8 kV
- Modèle de dispositif chargé (CDM) à 750 V
- Plages de température
- Fonctionnement : de -40 °C à +85 °C
- Plage de jonction maximale de -40 °C à +150 °C
Vidéos
Circuit d'application standard

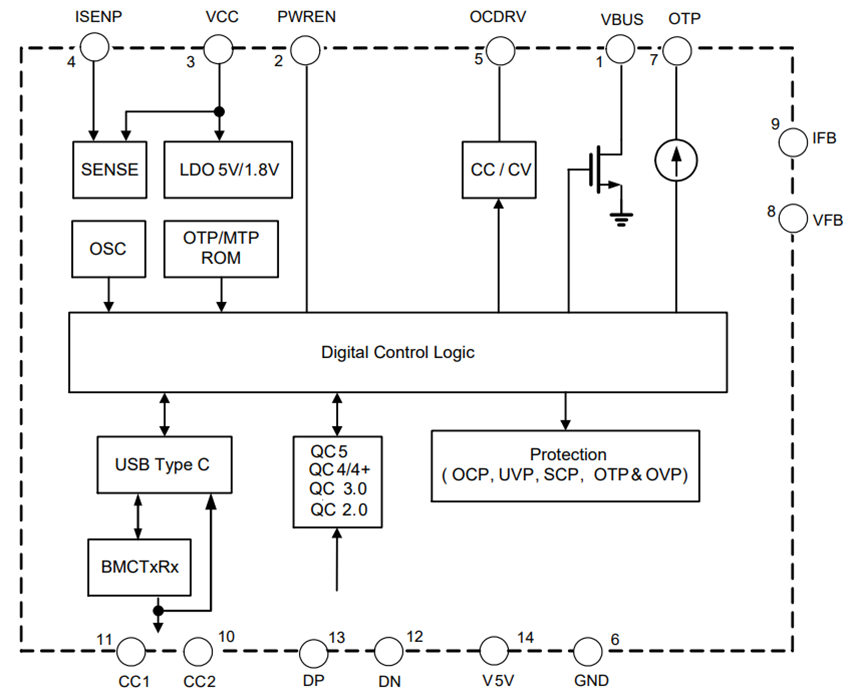

Schéma fonctionnel
