Diodes Incorporated Commutateur de charge monocanal AP22970

Le commutateur de charge monocanal AP22970 de Diodes Incorporated fournit une mise en marche contrôlée et un chemin de décharge de sortie actif dans un boîtier X1-WLB1909-8 ultra-compact. L'AP22970 de diodes Inc. contient un MOSFET à canal N qui peut fonctionner sur une plage de tension d'entrée de 0,65 V à 3,6 V et commuter des courants allant jusqu'à 4 A. Une pompe de charge intégrée polarise le commutateur NMOS pour atteindre une résistance minimale à l'état passant (RON) du commutateur. Le commutateur est contrôlé par une entrée marche/arrêt (ON) capable de s'interfacer directement avec des signaux de commande basse tension.

L'AP22970 comprend une coupure thermique lorsque la température de jonction est supérieure au seuil, ce qui désactive le commutateur. Le commutateur se réactive lorsque la température de jonction se stabilise dans une plage sûre. L'AP22970 dispose d'une résistance intégrée de 150 Ω pour une décharge de sortie rapide lorsque le commutateur est désactivé, afin d'éviter tout état inconnu causé par une alimentation flottante vers la charge en aval.

Caractéristiques

  • Commutateur de charge monocanal intégré
  • Plage de tension d'entrée de 0,65 V à 3,6 V
  • RON ultra-faible
    • 4,7 mΩ standard à VIN = 1,8 V
    • 5,1 mΩ standard à VIN = 1,05 V
    • 6,4 mΩ standard à VIN = 0,65 V
  • Courant continu maximal de 4 A
  • Courant de repos standard de 30 µA à VIN > 1,2 V
  • Courant d'arrêt standard de 1 µA à VIN > 1,8 V
  • Vitesse de balayage contrôlée pour réduire le courant d'appel
    • Temps de mise en marche (tON) de 1 530 µs à VIN = 3,6 V
    • Temps de mise en marche (tON) de 815 µs à VIN = 0,65 V
  • Décharge de sortie rapide (QOD) de 150 Ω
  • Activation logique basse tension de 0,71 V pour VIH
  • Exploitation active au niveau haut
  • Arrêt thermique (TSD)
  • Protection DES
    • Modèle de corps humain (HBM) de 2 kV
    • Modèle de dispositif chargé (CDM) de 1 kV
  • Boîtier X1-WLB1909-8 à petit facteur de forme
  • Totalement sans plomb et conforme à la directive RoHS
  • Dispositif écologique, sans halogène ni antimoine

Applications

  • Ordinateurs portables et tablettes PC
  • Smartphones
  • Télécommunications
  • Stockage

Caractéristiques techniques

  • Courant de charge maximal de 4 A
  • Courant de commutation pulsé maximal de 6 A, impulsion < 300 µs,="" rapport="" cyclique="" de="">
  • Plage de tension d'entrée de fonctionnement de 0,65 V à 3,6 V
  • Logique d'entrée ON en fonctionnement
    • Plage de haute tension de 0,71 V à 3,6 V
    • Plage de basse tension de 0 V à 0,46 V
  • Plage de courant de repos maximale de 55 µA à 75 µA
  • Plage de courant d'arrêt maximale de 5 µA à 18 µA
  • Fuite d'entrée ON maximale de 0,1 µA
  • Plage de résistance de décharge de sortie standard de 150 Ω à 710 Ω
  • Coupure thermique standard
    • Seuil de 170 °C
    • Hystérésis de 30 °C
  • Plage de résistance à l'état passant du commutateur d'alimentation de 8,5 mΩ à 14,5 mΩ
  • Plage de température ambiante de fonctionnement de -40 °C à +105 °C
  • Résistance thermique
    • Jonction-ambiante de 53,71 °C/W
    • Jonction-dessus de boîtier de 1,12 °C/W
    • Jonction-dessous de boîtier de 8,26 °C/W
    • Jonction-carte de 12,17 °C/W
    • Paramètre de caractérisation jonction-dessus de 0,38 °C/W
    • Paramètre de caractérisation jonction-carte de 12,14 °C/W

Circuit d'application standard

Schéma du circuit d'application - Diodes Incorporated Commutateur de charge monocanal AP22970

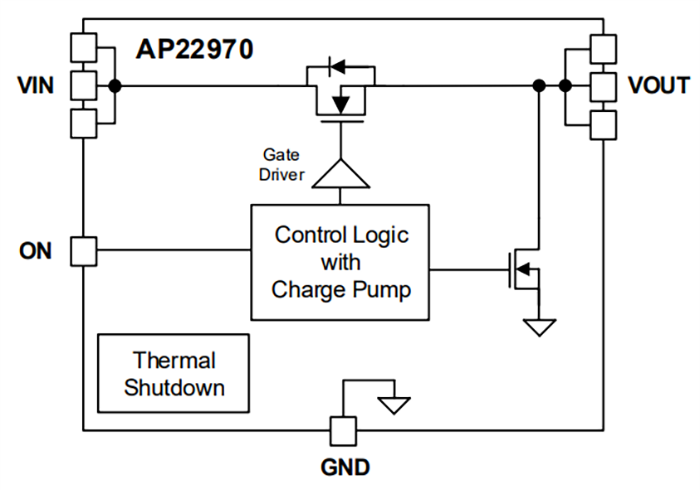

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Commutateur de charge monocanal AP22970
