Diodes Incorporated Commutateur à 90 mΩ AP22919Q

Le commutateur 90 mΩ AP22919Q de Diodes Incorporated intègre un MOSFET à canal avec une plage de tension d'entrée de 1,6 V à 5,5 V et des courants de commutateur jusqu'à 1,5 A. Le commutateur de charge monocanal AP22919Q possède une vitesse de balayage de mise sous tension contrôlée. L'AP22919Q contrôle l'état ON avec une entrée numérique capable d'interfacer directement avec des signaux de contrôle de basse tension.

Lors de la première mise sous tension, un abaissement intelligent empêche la broche ON de flotter jusqu'à ce que le séquençage du système soit terminé. Une fois que la broche est intentionnellement poussée vers le haut ( > VIH), l'abaissement intelligent sera déconnecté pour éviter toute perte de puissance inutile. Le dispositif d'auto-protection AP22919Q protège contre les courts-circuits sur la sortie du dispositif. Le dispositif dispose en outre d'une protection contre coupure thermique pour éviter les dommages dus à la surchauffe.

L'AP22919Q de Diodes Inc est logé dans un boîtier standard SOT363.

Caractéristiques

  • Conformité à la qualification AEC-Q100 avec la température de dispositif de classe 1 (plage de température de fonctionnement ambiante de -40 °C à +125 °C)
  • Plage de tension d'entrée de 1,6 V à 5,5 V
  • Courant continu maximum de 1,5 A
  • RON faible
    • Type 90mΩ à VIN = 5 V
    • Type 110mΩ à VIN = 3,6 V
    • Type 180mΩ à VIN = 1,8 V
  • Protection contre les courts-circuits de sortie de type 3 A
  • Délai de mise sous tension lent pour limiter le courant d'appel
    • 5 V s'allume (tON) à 2,3 ms à 2,6 mV/µs
    • 3,6 V s'allume (tON) à 2,0 ms à 2,4 mV/µs
    • 1,8 V s'allume (tON) à 1,4 ms à 2,2 mV/µs
  • Courant de repos faible de type 7 µA
  • Courant d'arrêt faible de type 45 nA
  • Décharge de sortie rapide (QOD) réglable et résistance interne QOD = type 10 Ω
  • Abaissement intelligent de la broche ON :
    • ON ≥ VIH max 100 nA de ION
    • ON ≤ VIL type 530 kΩ de RPD
  • Exploitation ÉLEVÉE active
  • Arrêt thermique
  • Boîtier de facteur de forme réduit SOT363 (standard)
  • Totalement sans plomb et conforme à la directive RoHS
  • Dispositif « vert » sans halogène ni antimoine

Applications

  • Unités centrales d'infodivertissement et de cluster
  • Afficheurs de cluster automobile
  • Système d'aide à la conduite (ADAS) ECU du système de vue panoramique
  • Modules de contrôle de carrosserie et passerelles

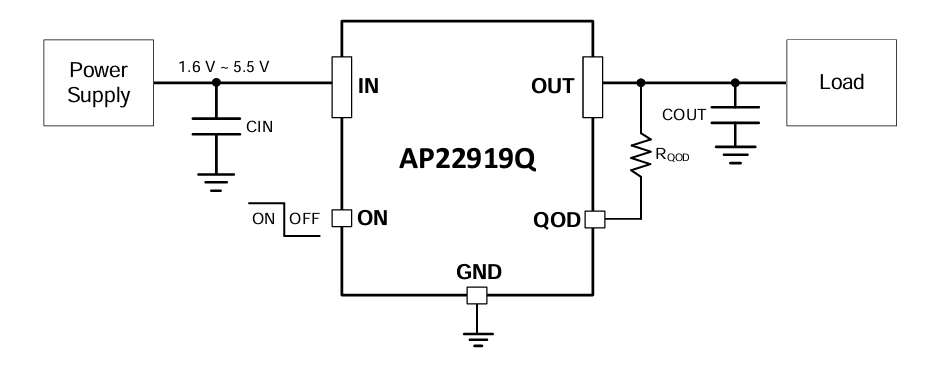

Circuit d'application typiques

Schéma du circuit d'application - Diodes Incorporated Commutateur à 90 mΩ AP22919Q

Affectations des broches

Circuit de localisation - Diodes Incorporated Commutateur à 90 mΩ AP22919Q

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Commutateur à 90 mΩ AP22919Q
Publié le: 2024-11-26 | Mis à jour le: 2024-12-08
