Diodes Incorporated Commutateur de charge de 2,5 A AP221448x

Le commutateur de charge de 2,5 A AP221448x de Diodes Incorporated est développé pour commuter un rail d'alimentation avec une plage de 1,0 V à 5,5 V. Le commutateur de charge de 2,5 A, 17 mΩ offre des fonctions de protection pour une exploitation et une fiabilité améliorées. Le commutateur AP221448x de Diodes Incorporated est disponible dans un petit boîtier de 1,6 mm x 1,0 mm.

Caractéristiques

  • Tension d'exploitation de 2,5 V à 5,5 V
  • Température de fonctionnement de -40 °C à 85 °C
  • Boîtier de 1,6 mm x 1,0 mm x 0,55 mm U-DFN1610-8 (type AX)
  • 17 mΩ RDSON tout en supportant 2,5 A
  • Décharge la charge lorsqu'elle est éteinte
  • Protection contre la surchauffe
  • Deux modes de protection contre la surintensité
    • Limite du courant de court-circuit
    • Limite du courant actif
  • Totalement sans plomb et conforme à la directive RoHS
  • Composant « vert » sans halogène ni antimoine

Applications

  • Smartphones
  • Tablettes
  • Ordinateurs portables

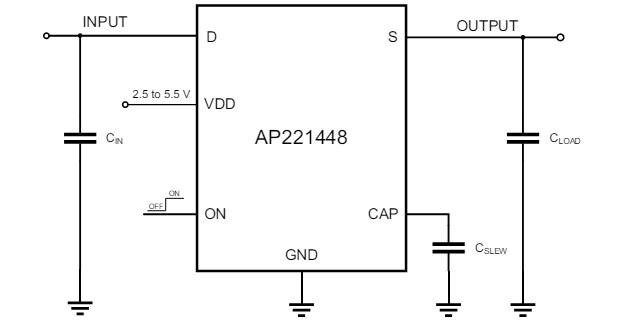

Circuit d'application standard

Schéma du circuit d'application - Diodes Incorporated Commutateur de charge de 2,5 A AP221448x

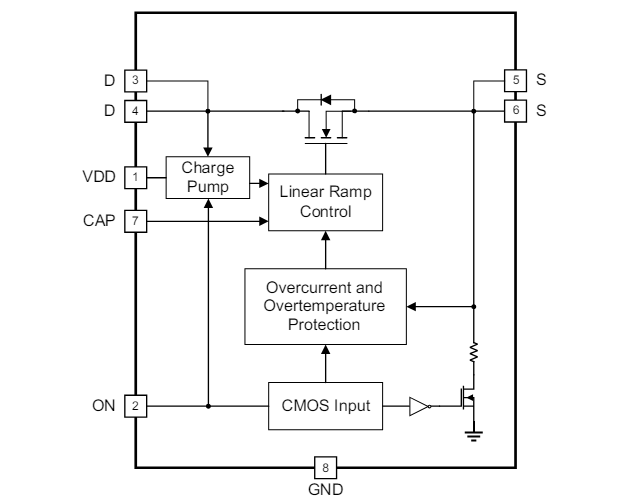

Schéma fonctionnel

Schéma de principe - Diodes Incorporated Commutateur de charge de 2,5 A AP221448x
Publié le: 2024-06-26 | Mis à jour le: 2024-07-15
