Diodes Incorporated Convertisseur Buck-Boost, Boost, Buck et SEPIC AL8866Q

Le convertisseur Buck-Boost, Boost, Buck et SEPIC AL8866Q de Diodes Incorporated est développé pour piloter un MOSFET externe pour des applications LED automobile de haute puissance. L'AL8866Q offre une large plage d'alimentation électrique d'entrée de 4,7 V à 85 V. Le dispositif met en œuvre une architecture de contrôle en mode courant de crête à fréquence fixe pour fusionner une technique de modulation de fréquence à spectre étalé et atteindre une faible performance EMI. Le contrôleur de commutation CC Buck-Boost, Boost, Buck et SEPIC (convertisseur à inductance primaire à connexion unique) régule le courant des LED avec des méthodes de graduation analogique ou MLI. La réponse de graduation analogique avec une plage linéaire de plus de 100:1 est obtenue en faisant varier la tension à la broche DIM.

L'AL8866Q de Diodes Incorporated utilise une sortie de défaut de drain ouvert et affiche les conditions de protection déclenchées, telles que la surtension de sortie LED, la sortie LED ouverte/courte, la protection contre les surintensités cycle par cycle, la résistance de détection et l'inductance/diode en court-circuit, la diode ouverte et l'arrêt thermique.

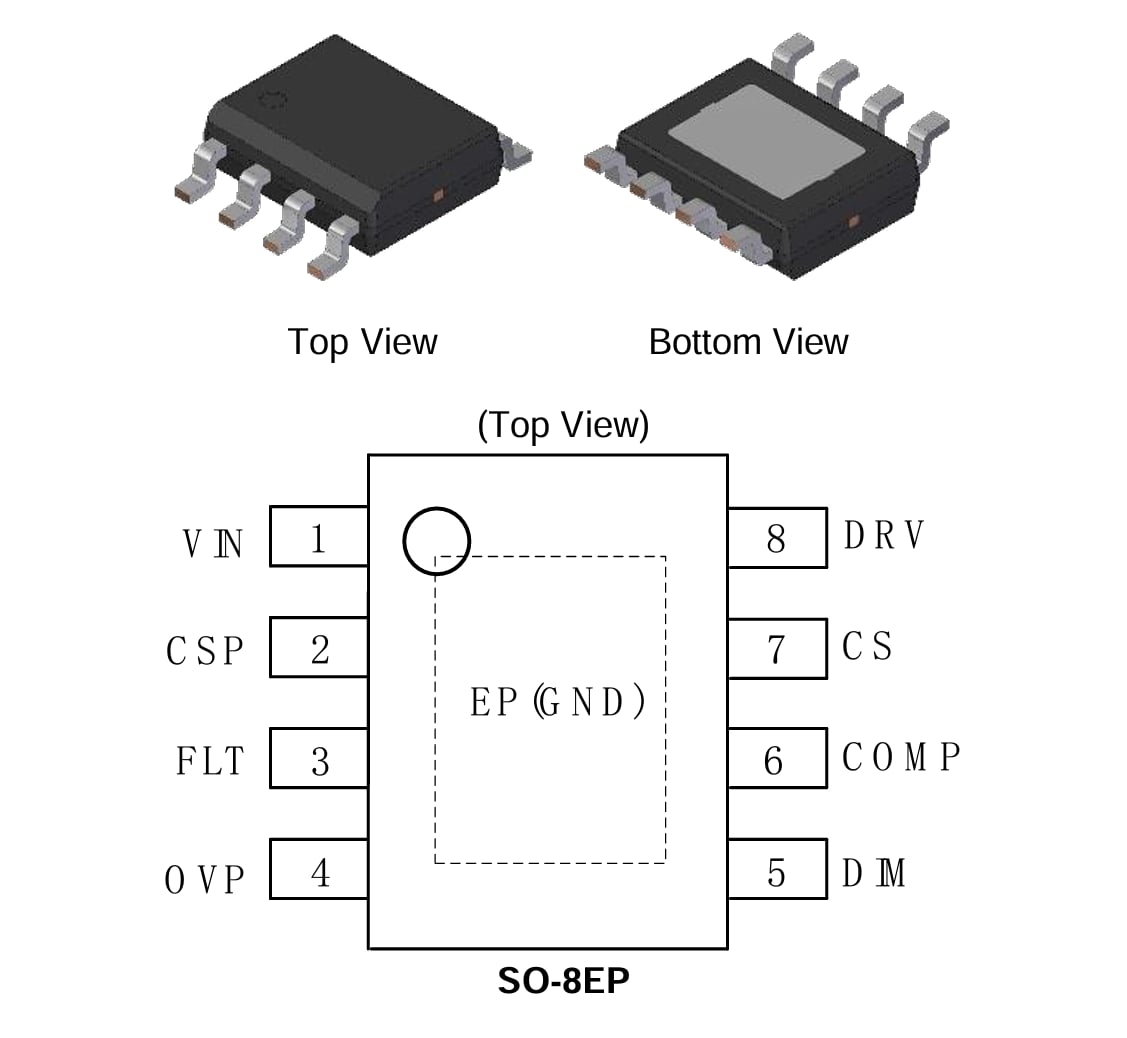

Caractéristiques

AEC-Q100 (niveau 1)
Large plage de tension d'entrée de 4,7 V à 85 V
Fréquence de commutation préréglée de 400 kHz (réglée en usine)
Modulation de fréquence à spectre étalé pour EMI faible
Plage de graduation analogique de 1 % à 100 %
- Niveau de graduation de 100 % avec une précision du courant de ±3 %
- Niveau de graduation de 20 % avec une précision du courant de ±12 %
Rapport de graduation MLI de 100:1 à une fréquence MLI de 200 Hz
Démarrage progressif programmable
Indicateur d'état de défaut pour les protections
